8.2.6 反射线分析
使用
命令可以利用反射线对已知曲面进行分析。下面通过图8.2.34所示的实例说明反射线分析的操作过程。

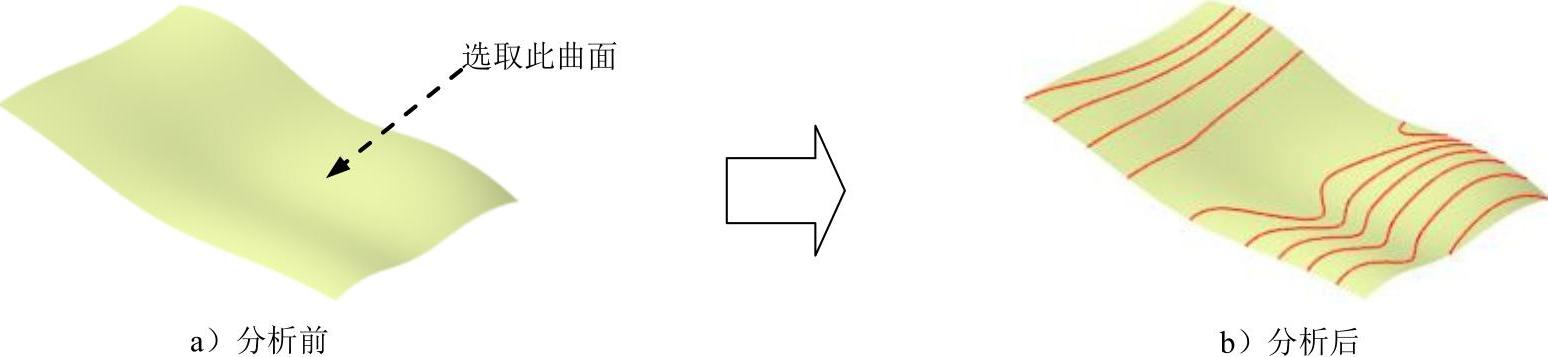

图8.2.34 反射线分析
Step1.打开文件D:\cat2014.8\work\ch08.02\Analyzing Reflect Curves.CATPart。
Step2.确认当前工作环境处于“自由曲面设计”工作台。
Step3.选择命令。选择下拉菜单
命令，系统弹出图8.2.35所示的“反射线”对话框。
图8.2.35所示“反射线”对话框中部分选项的说明如下。
●
区域：用于定义霓虹的相关参数，其包括
文本框、
文本框和
按钮。
文本框：用于定义霓虹的条数。

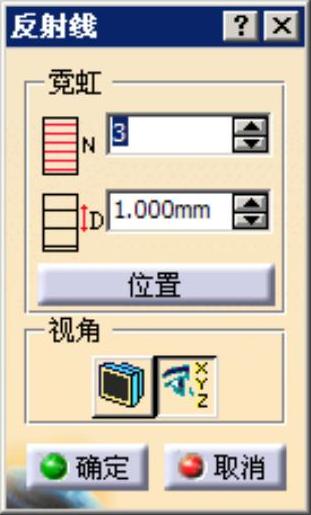

图8.2.35 “反射线”对话框
文本框：用于定义每条霓虹的间距。
按钮：用于自动霓虹定位。(https://www.daowen.com)
●
区域：用于定义视角的位置，其包括
按钮和
按钮。
按钮：用于将视角设置到视点位置。
按钮：将用户定义的视角定义到固定的位置。
Step4.定义要分析的对象。在绘图区选取图8.2.34a所示的曲面为要分析的对象。
Step5.定义霓虹参数。在对话框的
区域的
文本框中输入值10，在
文本框中输入值8。
Step6.定义视角。在“视图”工具栏的
下拉列表中选择
命令调整视角为“等轴视图”并在
区域单击
按钮。
Step7.定义指南针位置。在图8.2.36所示的指南针的原点位置右击，然后在系统弹出的快捷菜单中选择
命令，系统弹出“用于指南针操作的参数”对话框。在
的
文本框中输入值0，在
的
文本框中输入值0，在
的
文本框中输入值15，在
的
文本框中输入值30，在
的
文本框中输入值0，在
的
文本框中输入值0；单击
按钮，此时指南针方向如图8.2.37所示。单击
按钮，关闭“用于指南针操作的参数”对话框。

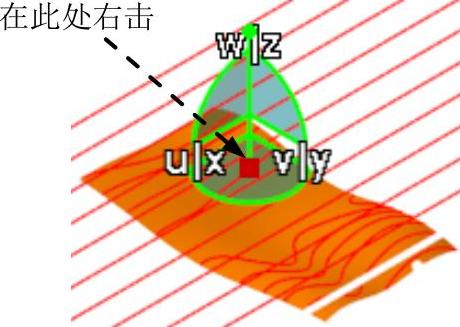

图8.2.36 定义指南针位置

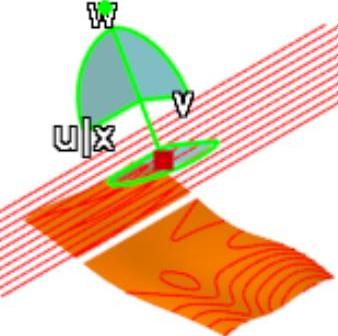

图8.2.37 改变后的指南针位置
Step8.在“反射线”对话框中单击
按钮，完成反射线分析，如图8.2.34b所示。
