8.2.9  映射分析

8.2.9 映射分析

使用图示命令可以对已知曲面进行映射分析。下面通过图8.2.42所示的实例说明映射分析的操作过程。

Step1.打开文件D:\cat2014.8\work\ch08.02\Environment Mapping Analysis.CATPart。

图示

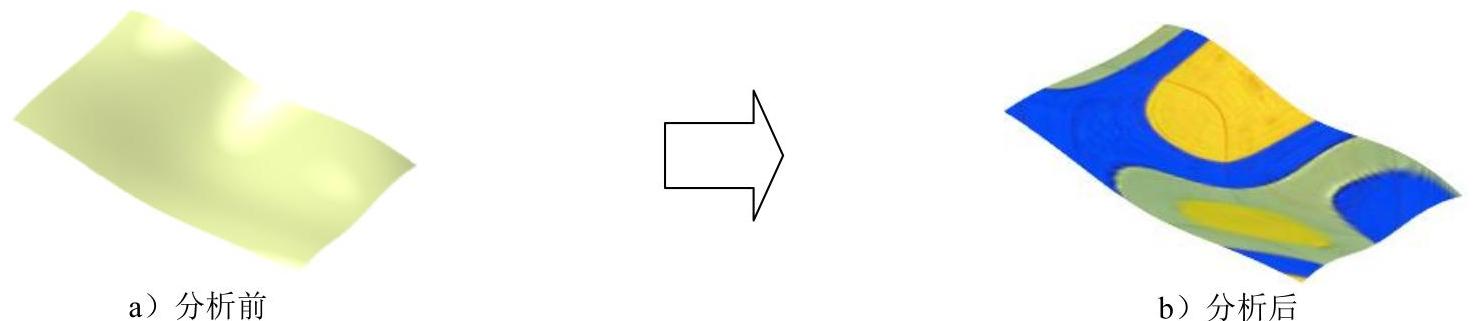

图8.2.42 映射分析

说明:在进行映射分析时,需将视图调整到“带材料着色”视图环境下。

Step2.选择命令。选择下拉菜单图示图示图示图示图示命令,系统弹出图8.2.43所示的“映射”对话框。

图8.2.43所示“映射”对话框中部分选项的说明如下。

图示下拉列表:用于定义图像的类型,其包括图示选项、图示选项、图示选项、图示选项、图示选项、图示选项、图示选项和图示选项。

图示图示选项:用于定义使用海滩图片作为射对象。

图示图示选项:用于定义使用日落图片作为射对象。

图示图示选项:用于定义使用气球图片作为射对象。

图示图示选项:用于定义使用塔形图片作为射对象。

图示图示选项:用于定义使用地平线图片作为射对象。

图示图示选项:用于定义使用球形图片作为射对象。(https://www.daowen.com)

图示图示选项:用于定义使用云图片作为射对象。

图示图示项:用于定义使用自定义图片作为射对象。

图示

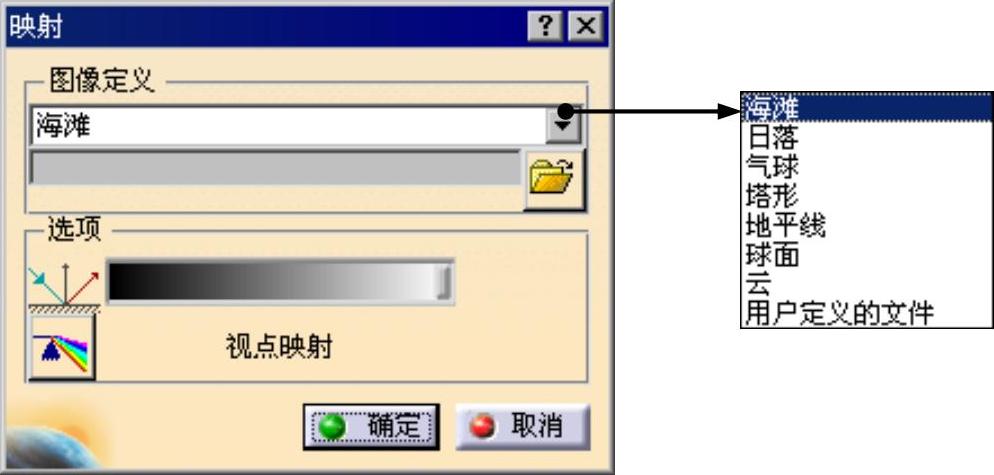

图8.2.43 “映射”对话框

图示按钮:用户可以通过单击该按钮添加自定义图片。

图示区域:用于设置射的参数,其包括图示滑块和图示按钮。

图示图示滑块:用于定义反射率值,即结构使用的透明度。

图示图示按钮:定义射是逐个零件完成还是在零部件上全局完成。

Step3.定义分析图像。在“映射”对话框图示下拉列表中选择图示选项。

Step4.定义要分析的对象。在绘图区选取图8.2.42a所示的曲面为要分析的对象。

Step5.单击图示按钮,完成映射分析,如图8.2.42b所示。

说明:在分析完成后,用户可以转动模型观察反射。
