8.2.7 衍射线分析

使用命令可以利用衍射线对已知曲面进行分析。下面通过图8.2.38所示的实例说明衍射线分析的操作过程。

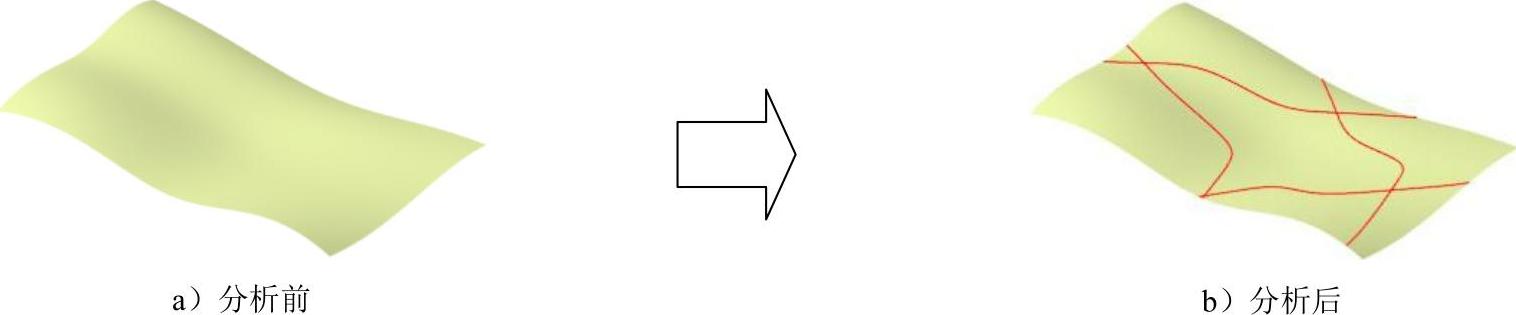

图8.2.38 衍射线分析

Step1.打开文件D:\cat2014.8\work\ch08.02\Analyzing Inflection Lines.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图8.2.39所示的“衍射线”对话框。

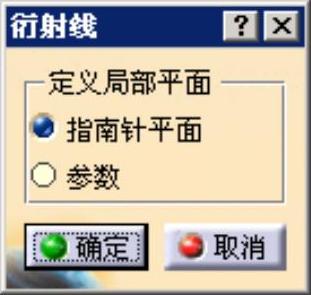

图8.2.39 “衍射线”对话框

图8.2.39所示“衍射线”对话框中部分选项的说明如下。(https://www.daowen.com)

● 区域：用于选择局部平面的方式，其包括单选项和单选项。

单选项：用于根据指南针定义每个点的局部平面。

单选项：用于设置根据两个参数方向定义每个点的局部平面。

Step3.定义要分析的对象。在绘图区选取图8.2.38a所示的曲面为要分析的对象。

Step4.定义局部平面方式。在对话框区域中选中单选项。

Step5.单击按钮，完成衍射线分析，如图8.2.38b所示。
