8.2.8  强调线分析

8.2.8 强调线分析

使用命令可以利用强调线对已知曲面进行分析。下面通过图8.2.40所示的实例说明强调线分析的操作过程。

Step1.打开文件D:\cat2014.8\work\ch08.02\Analyzing Highlight Lines.CATPart。

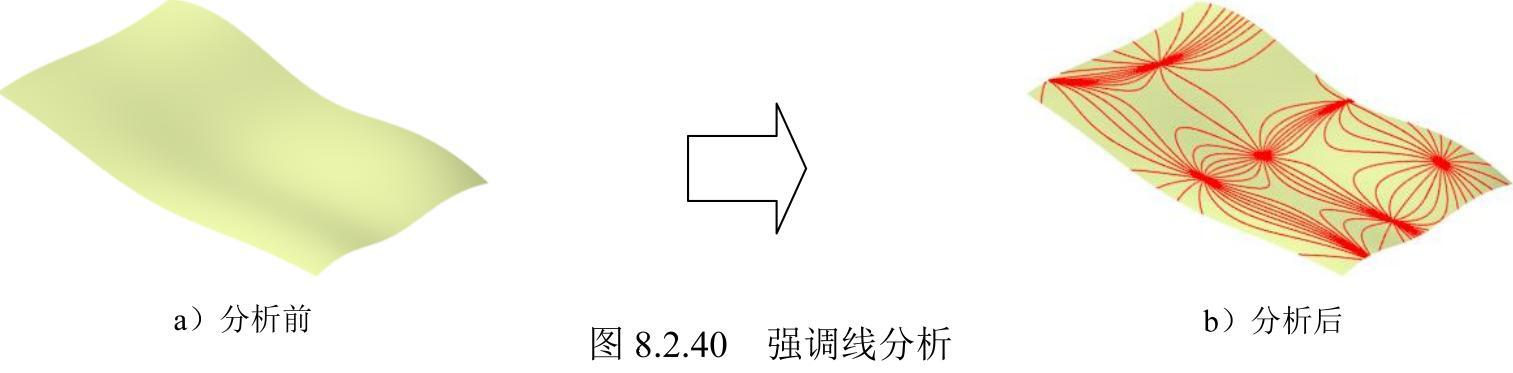

图8.2.40 强调线分析

Step2.选择命令。选择下拉菜单命令，系统弹出图8.2.41所示的“强调线”对话框。

图8.2.41所示“强调线”对话框中部分选项的说明如下。

● 区域：用于选择强调线的突出显示类型，其包括单选项和单选项。

单选项：用于设置突出显示指定曲面上的点的切线方向与指南针的Z轴方向成定义的螺旋角度位置。

单选项：用于设置突出显示指定曲面上的点的法向与指南针的Z轴方向成定义的螺旋角度位置。(https://www.daowen.com)

● 文本框：用于定义螺旋角度值。

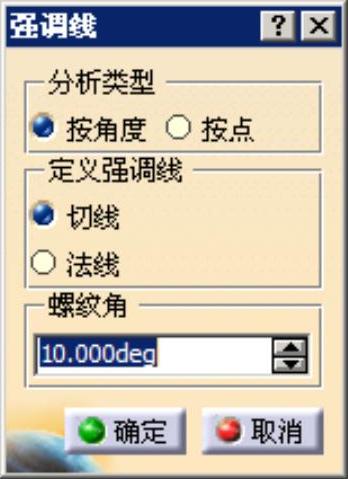

图8.2.41 “强调线”对话框

Step3.定义要分析的对象。在绘图区选取图8.2.40a所示的曲面为要分析的对象。

Step4.定义突出显示类型。在“强调线”对话框区域中选中单选项。

Step5.定义螺旋角度。在文本框中输入值15。

Step6.单击按钮，完成强调线分析，如图8.2.40b所示。
