10.3.6  修补网格面

10.3.6 修补网格面

使用修补网格面命令可以修补网格面上存在的破孔。下面以图10.3.18所示的实例来说明修补网格面的过程。

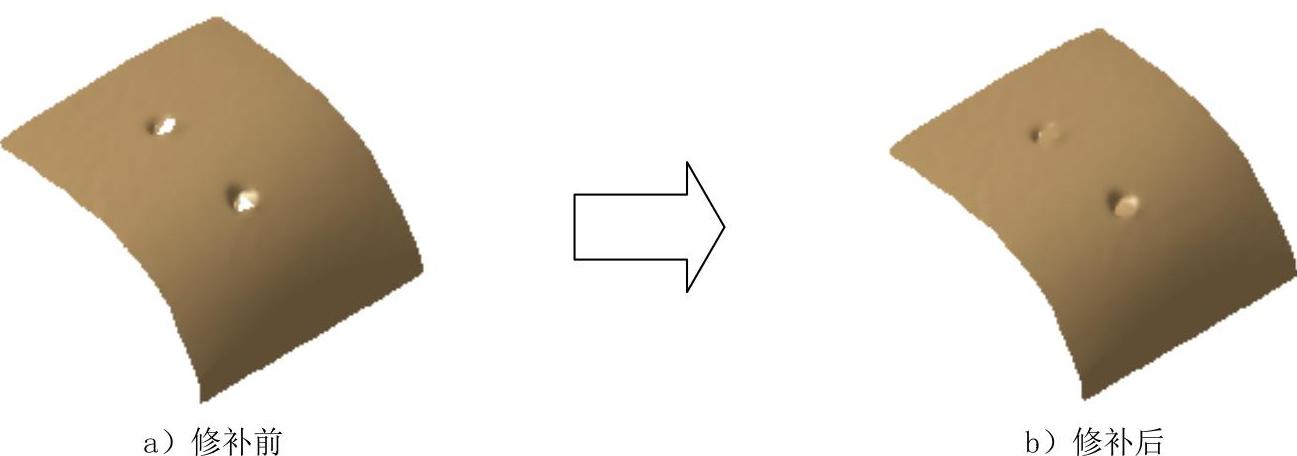

图10.3.18 修补网格面

Step1.打开文件D:\cat2014.8\work\ch10.03.06\fill_hole.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图10.3.19所示的“FillHoles”对话框。

Step3.选取修补对象。在图形区选取图10.3.20所示的网格面为修补对象，系统自动找到网格面的破孔（图10.3.20），V表示该破孔的边线被选中，X表示未被选中。

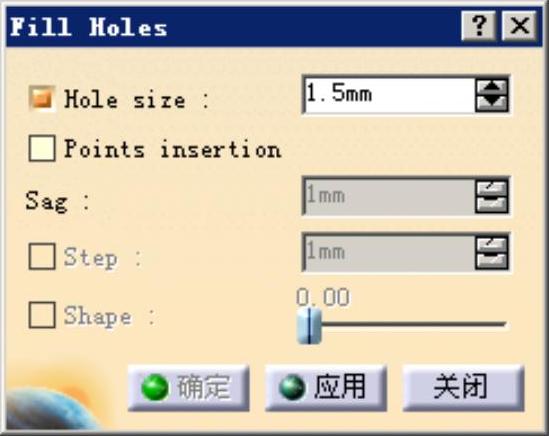

图10.3.19 “FillHoles”对话框

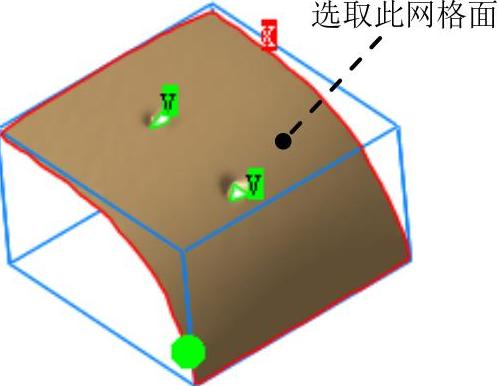

图10.3.20 选取修补对象

Step4.定义修补方式。在“FillHoles”对话框中选中复选框，在其后的文本框中输入破孔尺寸值1.5。

Step5.单击对话框中的按钮，再单击按钮，完成修补网格面的操作。

图10.3.19所示“FillHoles”对话框中部分选项的说明如下。

● 复选框：选中此复选框，然后在其后的文本框中输入破孔尺寸，表示小于此值的破孔被选中，大于或等于此值的不被选中。

● 复选框：选中此复选框，然后在文本框中设置网格最大边长，如果网格边长大于此值将增加节点。

● 复选框：选中此复选框，可以调整修补网格面的精度，值越小网格被划分的越细致；值越大，网格被划分的越粗糙（图10.3.21）。

● 复选框：选中此复选框，修补网格面是平滑过渡的，调整其后的滑块，可以改变修补网格面的曲率。

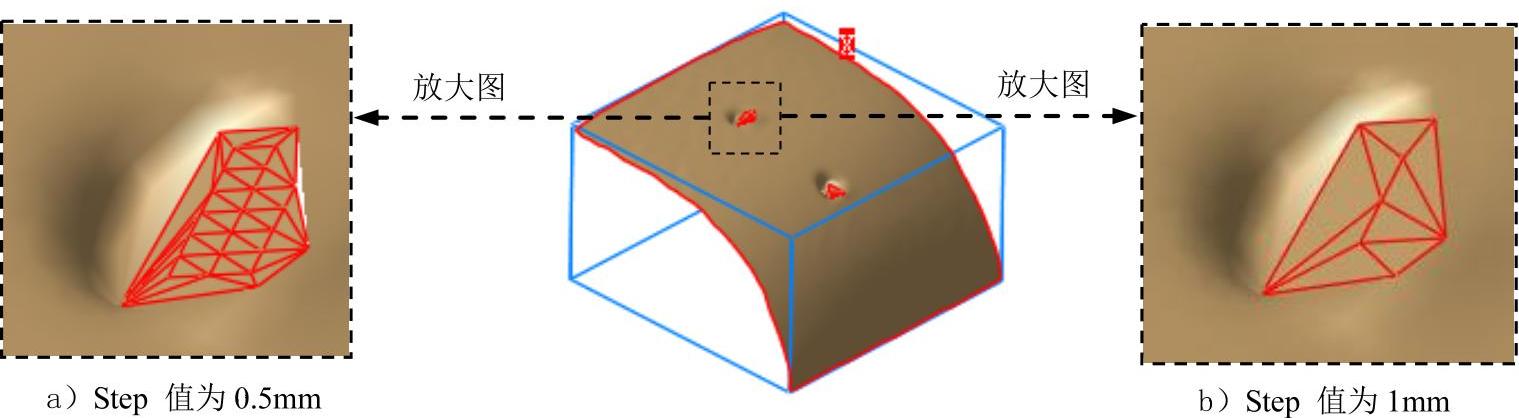

图10.3.21 Step参数
