10.3.7  创建三角面

10.3.7 创建三角面

使用三角面命令可以网格面上破孔处根据破孔边线创建若干个三角面对破孔进行修补。下面以图10.3.22所示的实例来说明创建三角面修补网格面的一般过程。

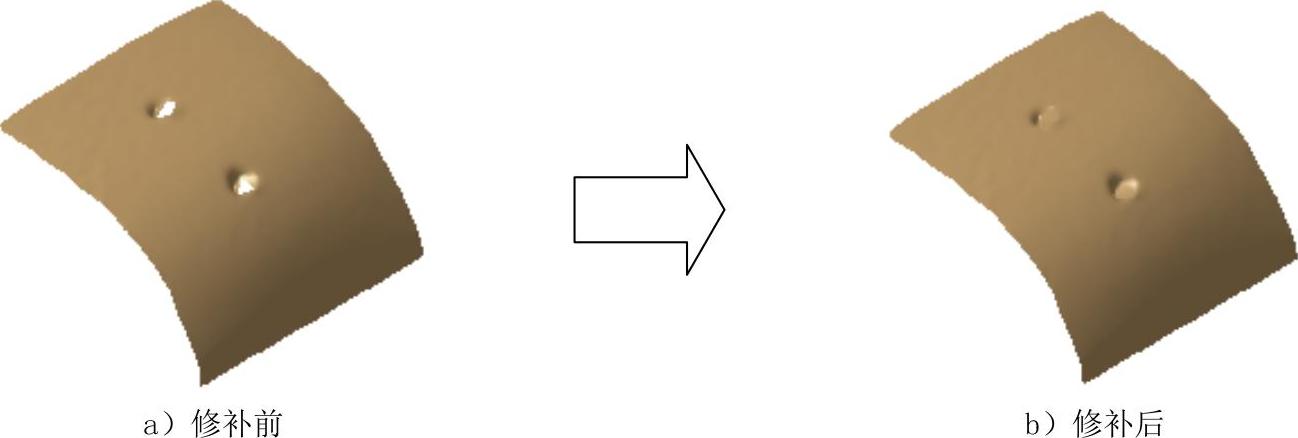

图10.3.22 创建三角面修补网格面

Step1.打开文件D:\cat2014.8\work\ch10.03.07\interactive_triangle.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图10.3.23所示的“Interactive Triangle Creation”对话框。

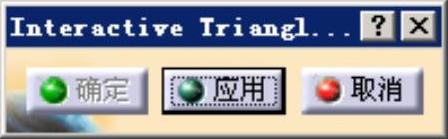

图10.3.23 “Interactive Triangle Creation”对话框

Step3.创建三角面。

（1）创建第一块三角面。在图形区选取图10.3.24所示的边线和点，点和边线形成一个三角形的区域，系统自动将该三角形区域填充成网格面，如图10.3.25所示。

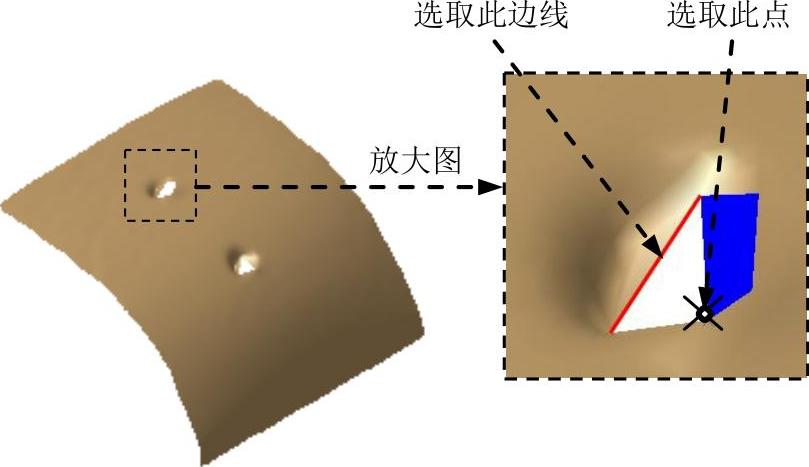

图10.3.24 选取边界元素

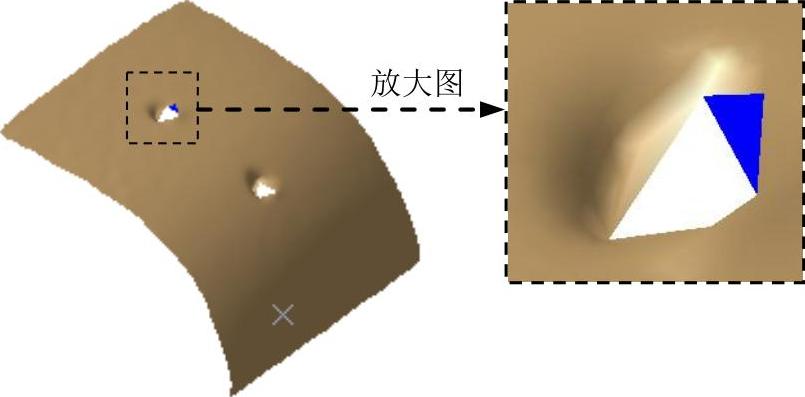

图10.3.25 创建第一块三角面

（2）创建第二块三角面。在图形区选取图10.3.26所示的边线和点。

（3）创建第三块三角面。在图形区选取图10.3.27所示的边线和点。

Step4.参照Step3对网格面上另外一处破孔进行修补。

Step5.单击对话框中的按钮，再单击按钮，完成使用三角面修补网格面的操作。

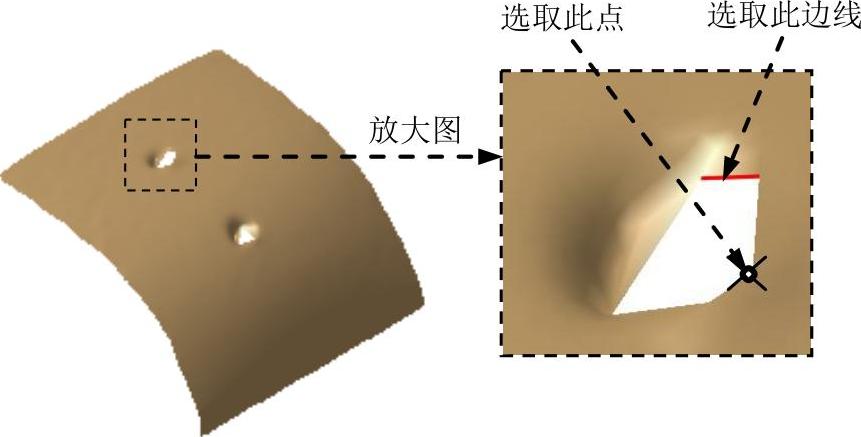

图10.3.26 创建第二块三角面

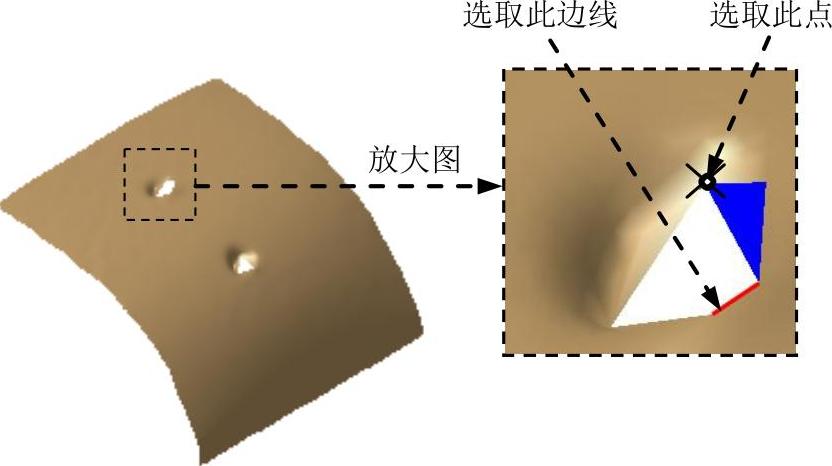

图10.3.27 创建第三块三角面
