10.3.9  优化网格

使用优化网格命令可以对存在的网格面进行优化处理，使网格面更加均匀。下面以图10.3.31所示的实例来说明优化网格的一般过程。

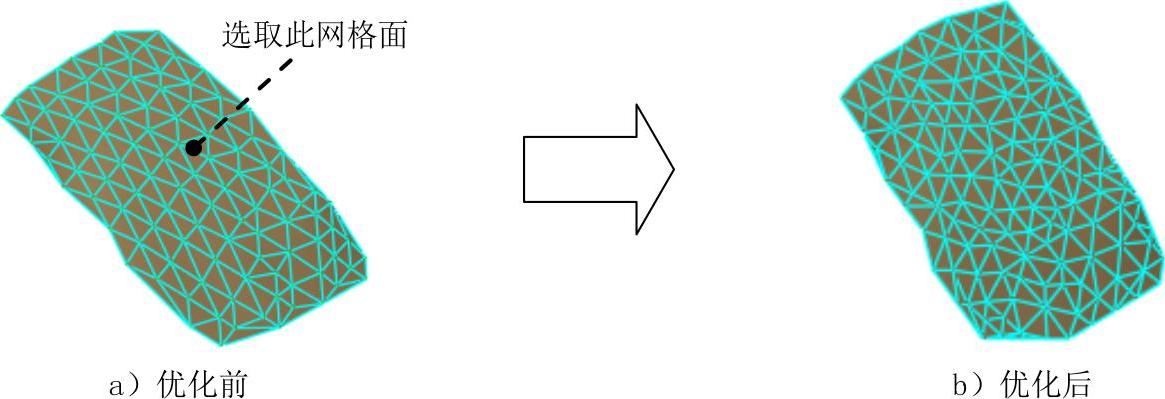

图10.3.31 优化网格面

Step1.打开文件D:\cat2014.8\work\ch10.03.09\mesh_optimize.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图10.3.32所示的“Optimize”对话框。

Step3.选取优化网格面。在图形区选取图10.3.31a所示的网格面。

Step4.定义优化参数。在“Optimize”对话框中的文本框中输入最小长度值为0.2，在文本框中输入最大长度值0.5，其他参数采用系统默认设置值。(https://www.daowen.com)

说明：对话框中的和分别指三角面边长的最小值或最大值。其中最小值必须小于或等于最大值的一半。

Step5.单击对话框中的按钮，再单击按钮，完成优化网格面的操作。

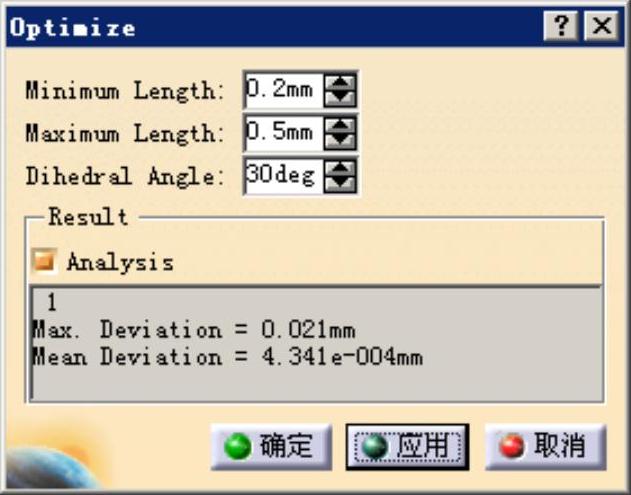

图10.3.32 “Optimize”对话框

说明：在对话框中的区域下选中复选框，系统将在区域下的列表框中显示优化网格面的相关信息（图10.3.32）。
