10.5.2 校正连接点

使用校正连接点命令可以将选中的两条曲线进行首尾连接。下面以图10.5.5所示的实例来说明校正连接点的一般过程。

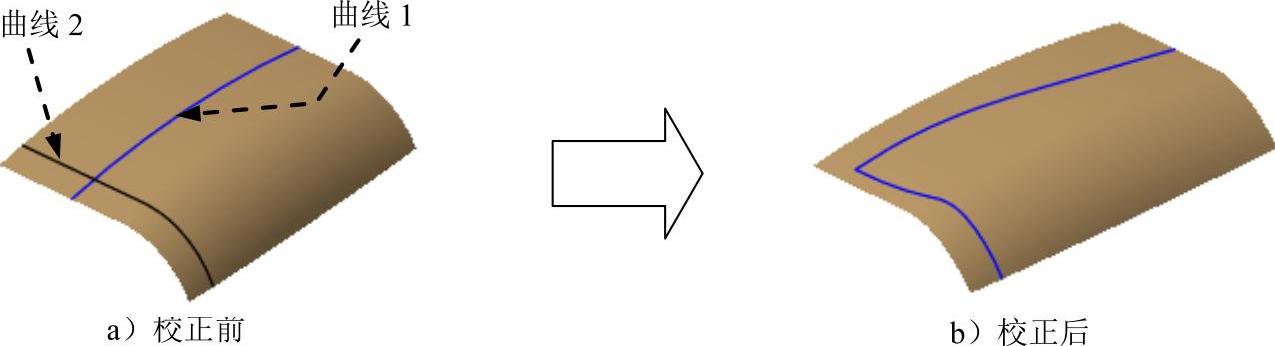

图10.5.5 校正连接点

Step1.打开文件D:\cat2014.8\work\ch10.05.02\adjust_nodes.CATPart。

Step2.选择命令。选择下拉菜单978-7-111-48470-7-Chapter10-690.jpg978-7-111-48470-7-Chapter10-691.jpg978-7-111-48470-7-Chapter10-692.jpg978-7-111-48470-7-Chapter10-693.jpg978-7-111-48470-7-Chapter10-694.jpg命令，系统弹出图10.5.6所示的“Adjust Nodes”对话框。

Step3.选取曲线。在图形区中选取图10.5.5a所示的曲线1和曲线2，在对话框中选中978-7-111-48470-7-Chapter10-695.jpg复选框。

Step4.单击978-7-111-48470-7-Chapter10-696.jpg按钮，然后单击978-7-111-48470-7-Chapter10-697.jpg按钮，系统弹出图10.5.7所示的“多重结果管理”对话框，在该对话框中选中978-7-111-48470-7-Chapter10-698.jpg单选项。

Step5.单击978-7-111-48470-7-Chapter10-699.jpg按钮，完成操作，结果如图10.5.5b所示。

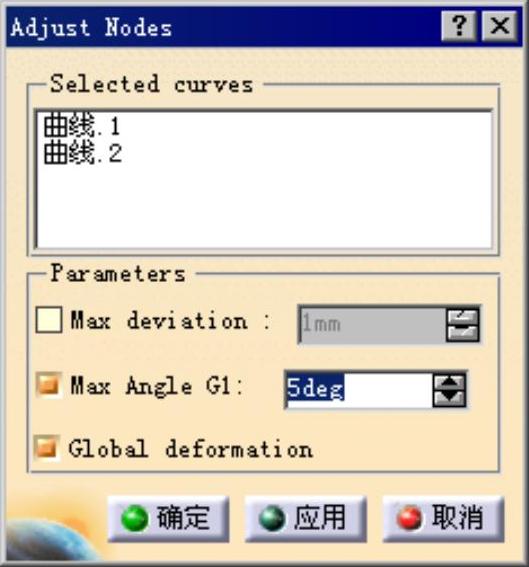

图10.5.6 “Adjust Nodes”对话框

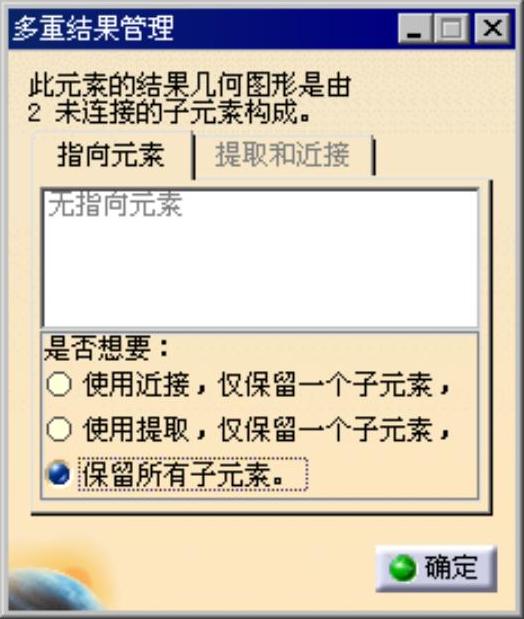

图10.5.7 “多重结果管理”对话框
