使用曲线分割命令可以将相交的曲线或边在相交处进行分割。下面以图10.5.1所示的实例来说明曲线分割的一般过程。

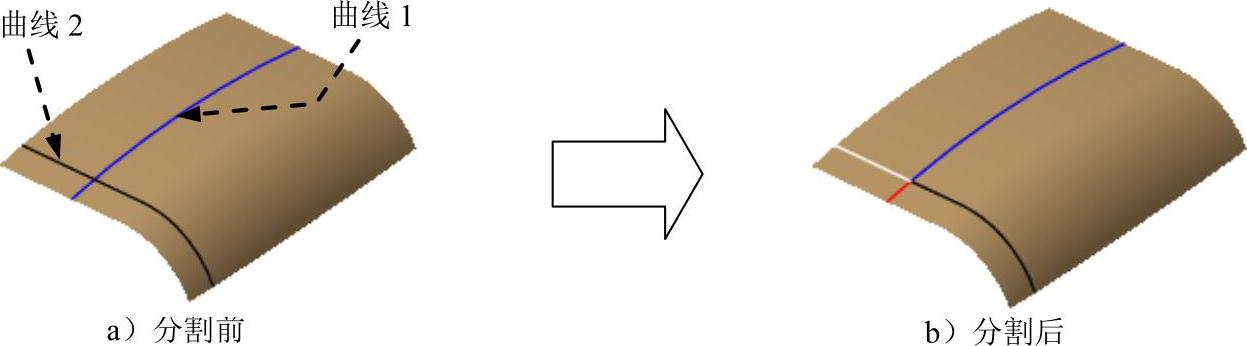

图10.5.1 曲线分割

Step1.打开文件D:\cat2014.8\work\ch10.05.01\curves_slice.CATPart。

Step2.选择下拉菜单命令，进入“快速曲面重建”工作台。

Step3.选择命令。选择下拉菜单命令，系统弹出图10.5.2所示的“Curves Slice”对话框。

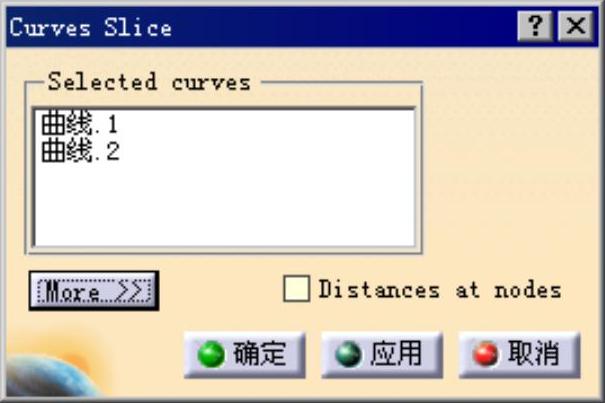

图10.5.2 “Curves Slice”对话框（一）

Step4.选取曲线。在图形区选取图10.5.1a所示的曲线1和曲线2为分割对象。

Step5.单击按钮，完成曲线分割的操作，此时两条曲线被分割成4段曲线（图10.5.1b）。(https://www.daowen.com)

图10.5.2所示“Curves Slice”对话框中部分选项的说明如下。

● 复选框：选中此复选框，然后单击按钮，系统将显示分割后曲线与原来曲线之间的距离偏差值（图10.5.3）。

● 在对话框中单击按钮，此时“Curves Slice”对话框如图10.5.4所示：

文本框：设置最大距离。

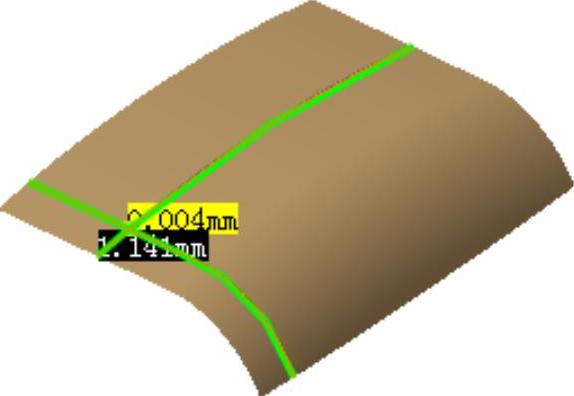

图10.5.3 显示最大值标记

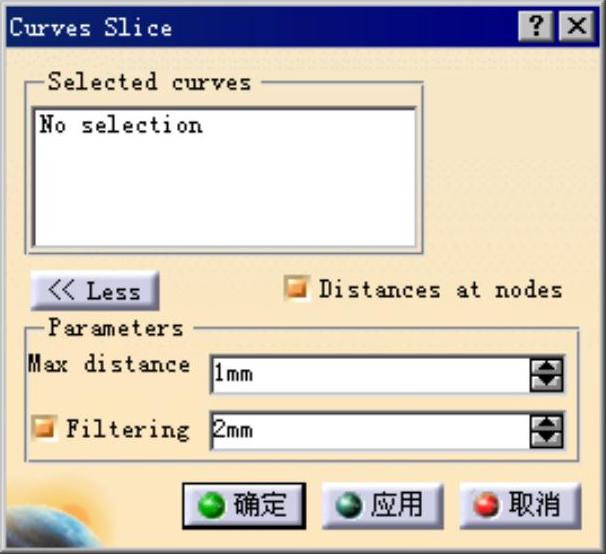

图10.5.4 “Curves Slice”对话框（二）

选项：设置过滤值，大于该值的曲线将保留，否则不做保留。
