10.5.3 整理轮廓

使用整理轮廓命令可以将若干条单独的曲线连接成一整条曲线。下面以图10.5.8所示的实例来说明整理轮廓的一般过程。

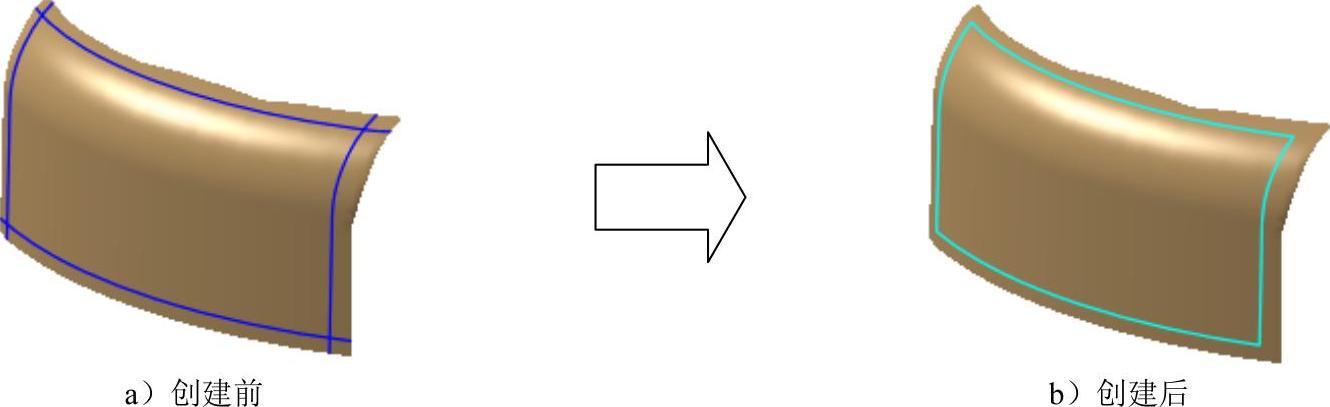

图10.5.8 整理轮廓

Step1.打开文件D:\cat2014.8\work\ch10.05.03\clean_contour.CATPart。

Step2.选择命令。选择下拉菜单978-7-111-48470-7-Chapter10-703.jpg978-7-111-48470-7-Chapter10-704.jpg978-7-111-48470-7-Chapter10-705.jpg978-7-111-48470-7-Chapter10-706.jpg978-7-111-48470-7-Chapter10-707.jpg命令，系统弹出图10.5.9所示的“Clean Contour”对话框。

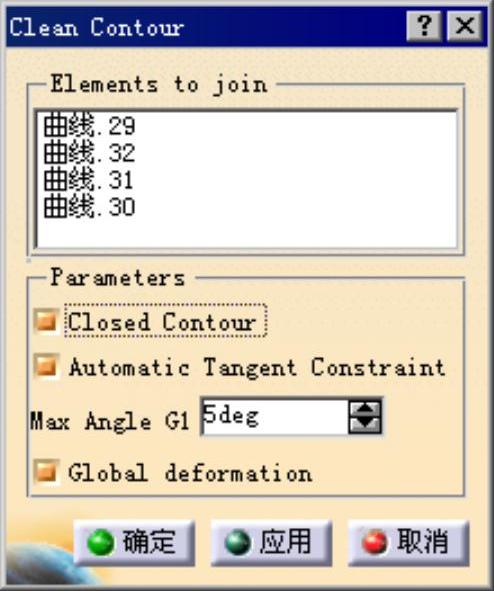

图10.5.9 “Clean Contour”对话框

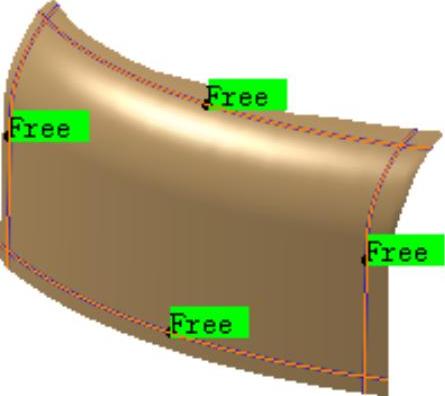

图10.5.10 选取曲线

Step3.选择曲线对象。在图形区选取图10.5.10所示的4条曲线，在对话框的978-7-111-48470-7-Chapter10-710.jpg区域中选中978-7-111-48470-7-Chapter10-711.jpg复选框，其他参数接受系统默认设置值。

Step4.单击978-7-111-48470-7-Chapter10-712.jpg按钮，完成操作，此时四条曲线连接成一个封闭的环（图10.5.8b）。
