10.5.4 曲线网格

使用曲线网格命令可以将若干条相连的曲线连接成一条曲线,类似于上一节介绍的整理轮廓命令。下面以图10.5.11所示的实例来说明曲线网格的一般过程。

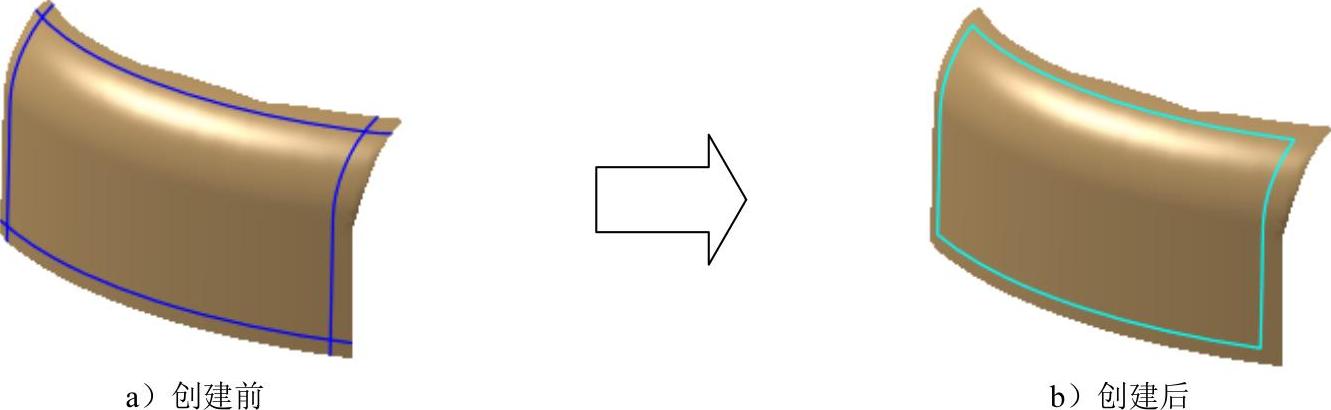

图10.5.11 曲线网格

Step1.打开文件D:\cat2014.8\work\ch10.05.04\corver_network.CATPart。

Step2.选择命令。选择下拉菜单978-7-111-48470-7-Chapter10-714.jpg978-7-111-48470-7-Chapter10-715.jpg978-7-111-48470-7-Chapter10-716.jpg978-7-111-48470-7-Chapter10-717.jpg978-7-111-48470-7-Chapter10-718.jpg命令,系统弹出图10.5.12所示的“Curves Network”对话框。

Step3.选择曲线和网格面。在图形区选取图10.5.11所示的4条曲线,然后选取网格面对象。

Step4.设置公差。在对话框的978-7-111-48470-7-Chapter10-719.jpg区域的978-7-111-48470-7-Chapter10-720.jpg文本框中输入最大距离值0.05,其他参数系统默认设置值。

Step5.单击978-7-111-48470-7-Chapter10-721.jpg按钮,然后单击978-7-111-48470-7-Chapter10-722.jpg按钮,系统弹出图10.5.13所示的“Curves Network information”对话框,在对话框中单击978-7-111-48470-7-Chapter10-723.jpg按钮,完成操作,结果如图10.5.11b所示。

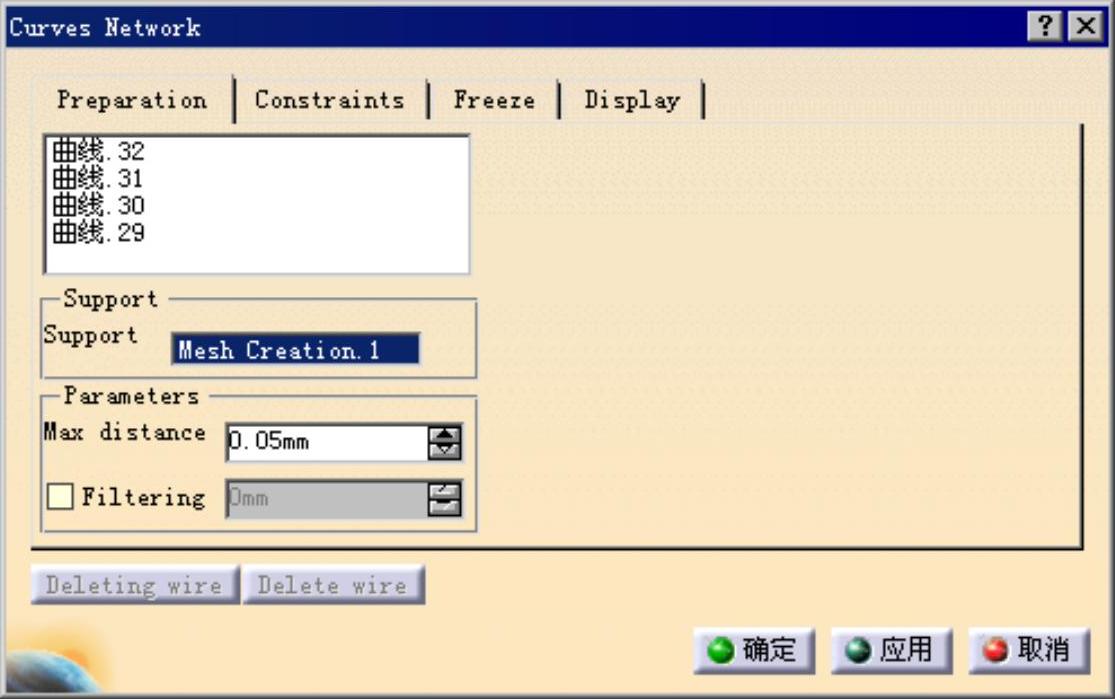

图10.5.12 “Curves Network”对话框

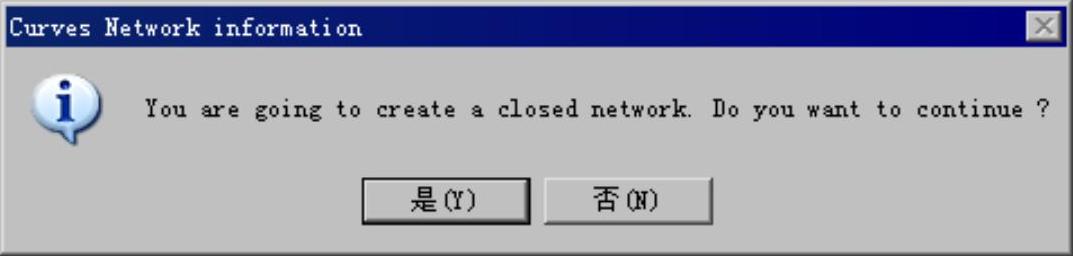

图10.5.13 “Curves Network information”对话框
