10.5.6  强制拟合曲面

10.5.6 强制拟合曲面

使用强制拟合曲面命令可以根据选择的点云、网格面或曲线来创建拟合曲面。下面以图10.5.20所示的实例来说明创建强制拟合曲面的一般过程。

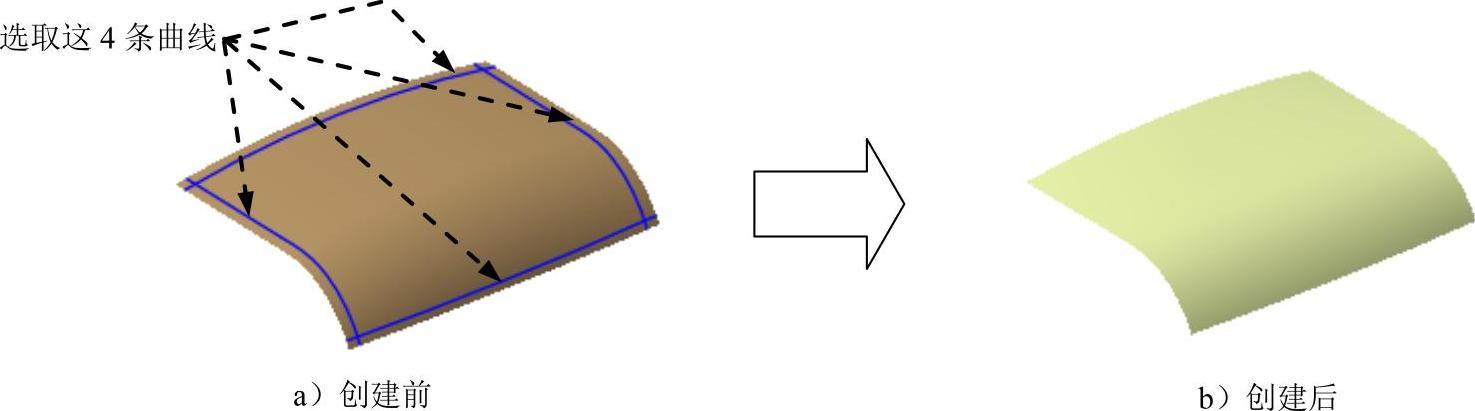

图10.5.20 强制拟合曲面

Step1.打开文件D:\cat2014.8\work\ch10.05.06\power_fit.CATPart。

Step2.选择命令。选择下拉菜单978-7-111-48470-7-Chapter10-759.jpg978-7-111-48470-7-Chapter10-760.jpg978-7-111-48470-7-Chapter10-761.jpg978-7-111-48470-7-Chapter10-762.jpg978-7-111-48470-7-Chapter10-763.jpg命令,系统弹出图10.5.21所示的“Power Fit”对话框。

Step3.在图形区选取图10.5.20a所示的网格面。

Step4.选取边界曲线。选取图10.5.20a所示的4条边界曲线。

Step5.单击978-7-111-48470-7-Chapter10-764.jpg按钮,然后单击978-7-111-48470-7-Chapter10-765.jpg按钮,完成操作,结果如图10.5.20b所示。

说明:此处如果只选择拟合网格面也可以完成该曲面的创建,此时,系统会根据选择的网格面形状自动拟合来创建曲面(图10.5.22),这时就相当于上一节介绍的命令了。


图10.5.21 “Power Fit”对话框


图10.5.22 创建拟合曲面
