10.5.7  曲面网格

使用曲面网格命令可以根据选择的封闭曲面网格自动创建形状一致的曲面，类似于“创成式外形设计”工作台中的填充命令。下面以图10.5.23所示的实例来说明创建曲面网格的一般过程。

Step1.打开文件D:\cat2014.8\work\ch10.05.07\surf_network..CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图10.5.24所示的“Surfaces Network”对话框。

Step3.选曲曲线网格和点云。在图形区选取图10.5.25所示的封闭曲线网格；在对话框中选中复选框，然后在图形区选中网格面。

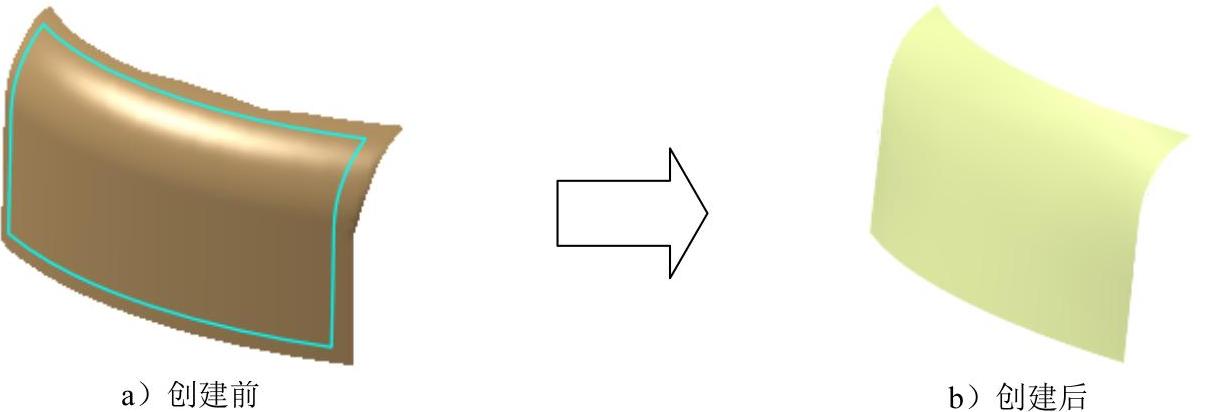

图10.5.23 曲面网格

(https://www.daowen.com)

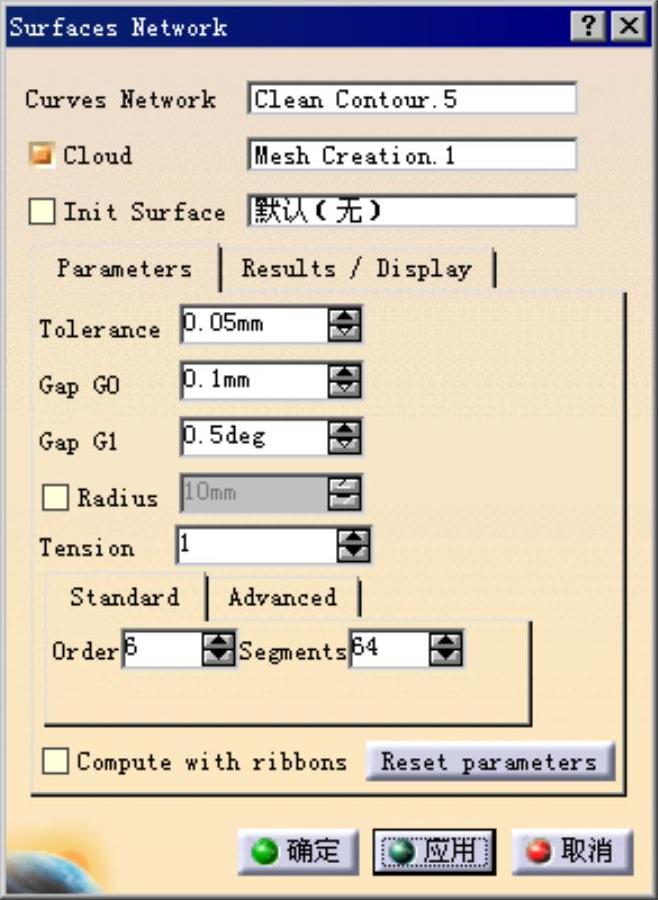

图10.5.24 “Surfaces Network”对话框

图10.5.25 曲面网格

Step4.设置曲面参数。在对话款中单击选项卡，在文本框中输入公差值0.05。

Step5.单击按钮，然后单击按钮，完成操作，结果如图10.5.23b所示。
