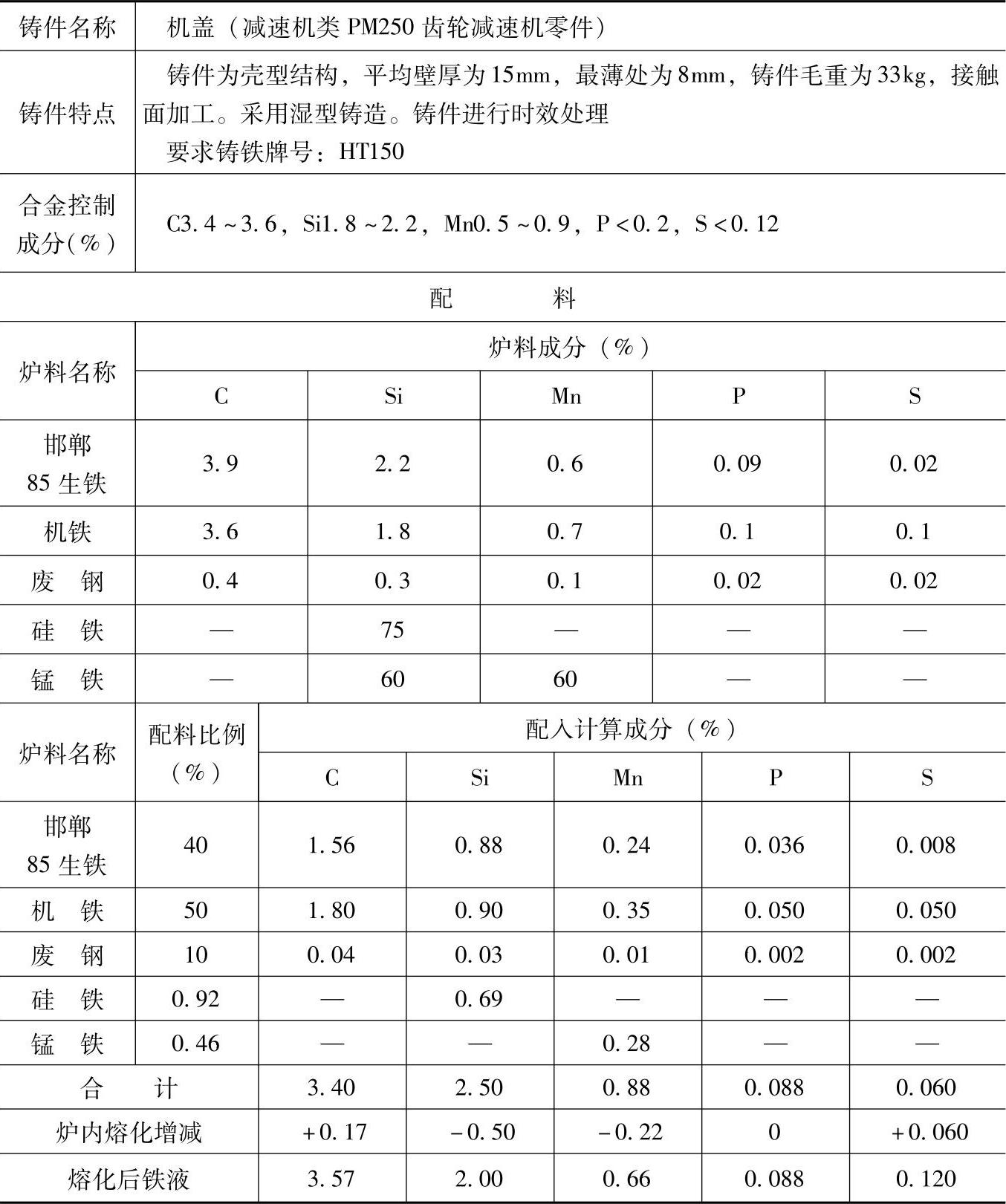

表1.1-19 HT150的灰铸铁配料
注：1.采用两排大间距热风冲天炉熔炼，熔化率为5t/h，炉内碳增加5%、硅烧损20%、锰烧损25%、磷不变、硫增加100%。
2.检测结果：
化学成分（%）：C3.5，Si2.0，Mn0.6，P<0.2，S<0.12；
力学性能：抗拉强度为>150MPa。
3.各成分含量和配料比例皆指质量分数。
