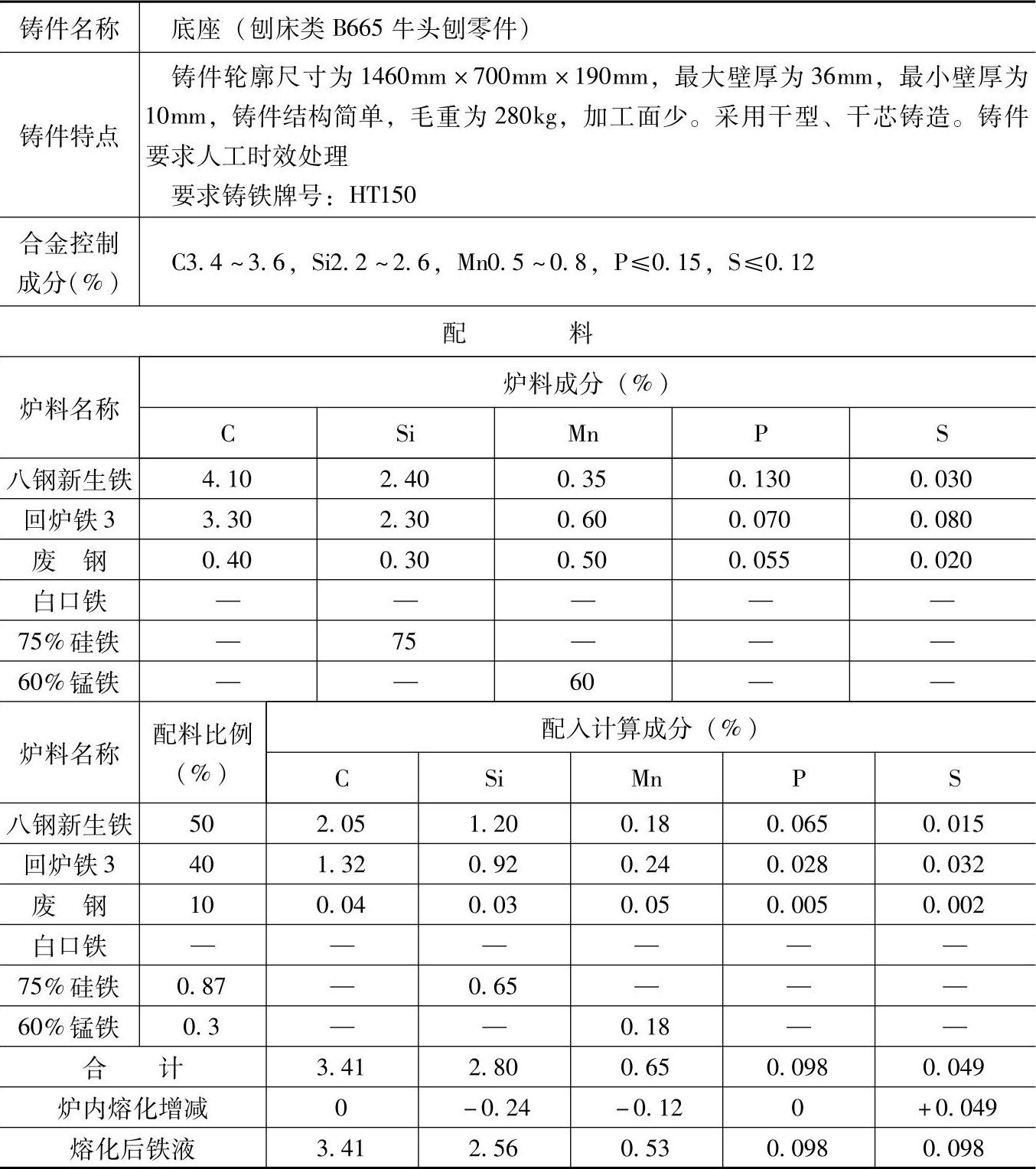

表1.1-30 HT150的灰铸铁配料
注：1.采用两排大间距冷风冲天炉熔炼，熔化率为3t/h，炉内碳基本不变、硅烧损12%、锰烧损18%、磷不变、硫增加100%。
2.检测结果：
化学成分（%）：C3.4，Si2.47，Mn0.58，P0.077，S0.110；
力学性能：抗拉强度为181MPa，抗弯强度为380MPa，硬度为220HBW。
3.各成分含量与配料比例皆指质量分数。
4.本配料还适用于牛头刨床中要求灰铸铁HT150的其他铸件，如小箱体、上下压条等铸件。
