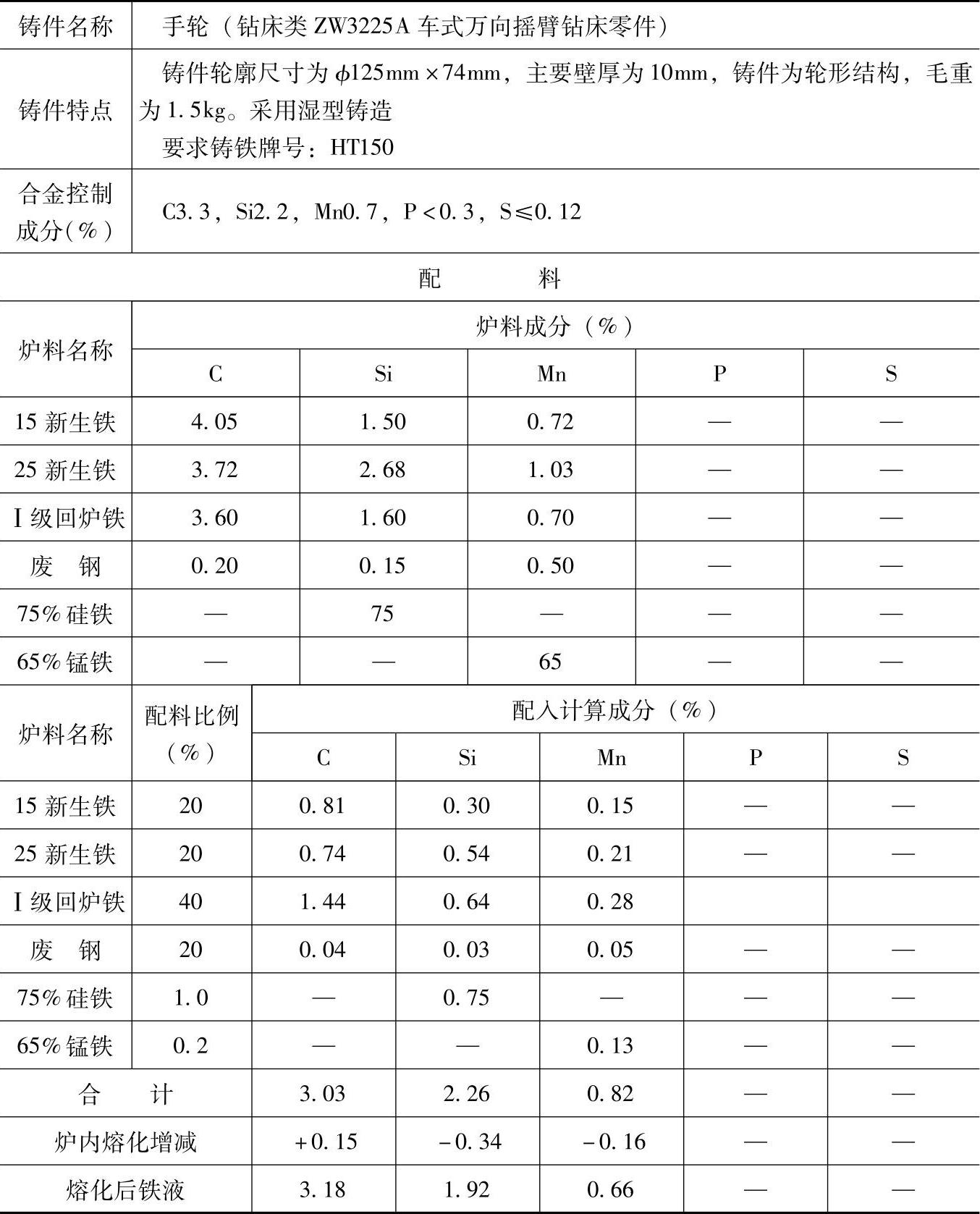

表1.1-34 HT150的灰铸铁配料
注：1.采用三排小间距热风冲天炉熔炼，炉内碳增加5%、硅烧损15%、锰烧损20%。
2.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调软铁液。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于机床类中要求灰铸铁HT150的承受中等应力的铸铁件，如底座、刀架、端盖、阀体、管路附件及一般无工作条件要求的铸件。
