配料实例32

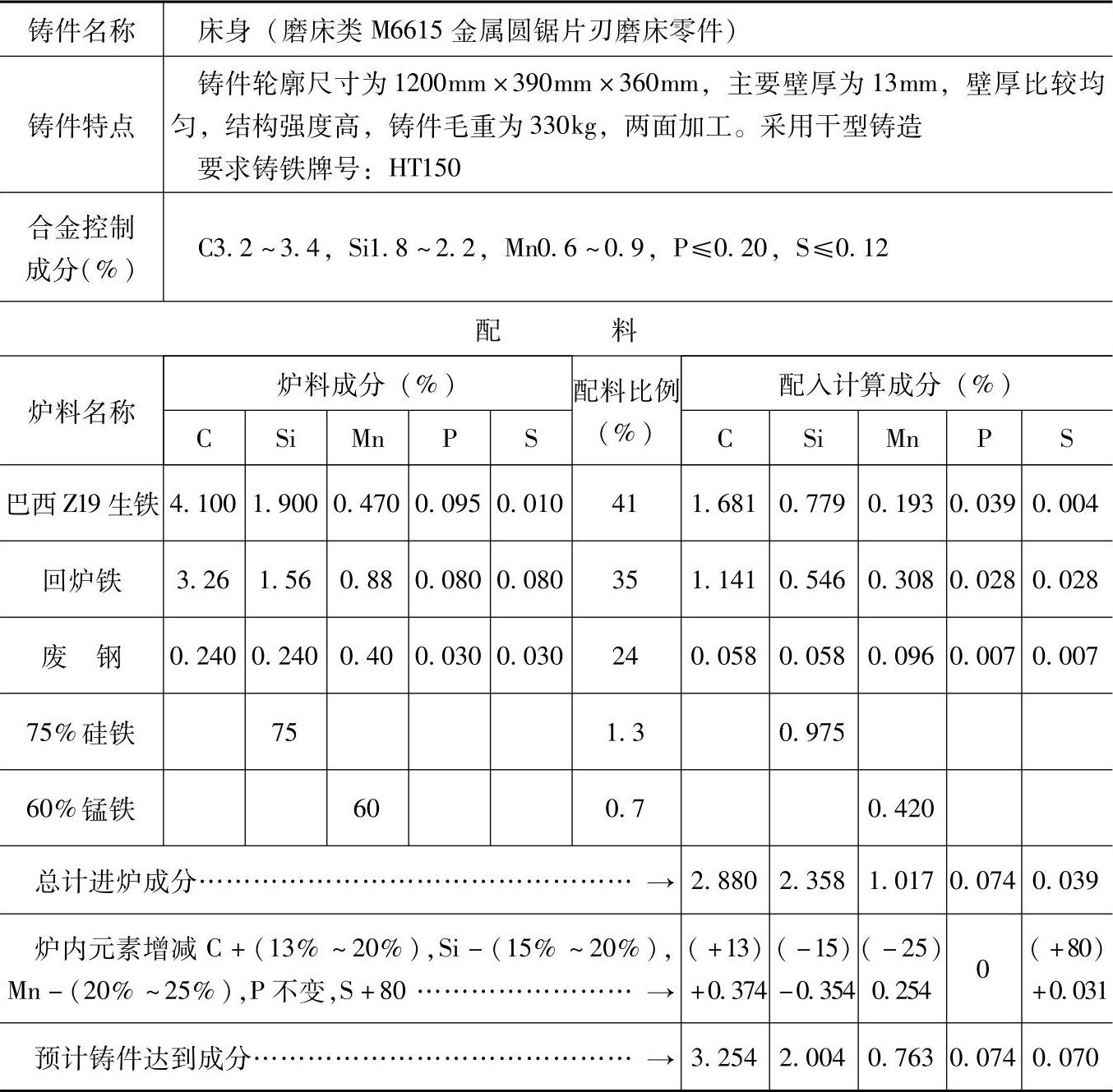

表1.1-32 HT150的灰铸铁配料

注：1.采用多排小风口热风炉胆冲天炉熔炼，熔化率为3t/h，炉内碳增加13%～20%、硅烧损15%～20%、锰烧损20%～25%，磷不变、硫增加80%。

2.炉前用三角试片检验白口大小，用75%硅铁调软铁液。

3.本配料实际达到成分：C3.207%，Si1.96%，Mn0.75%，P0.086%，S0.085%。实际达到性能：为219HBW，抗拉强度为244.6～284.2MPa，抗弯强度为499.8～529.2MPa。

实际达到金相组织：

石墨类型：A型，石墨呈短片状分布，石墨长度>0.08～0.12mm，石墨数量>8%～12%（体积分数）。

基体：珠光体95%（体积分数），铁素体5%（体积分数），磷共晶微量。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于磨床中要求灰铸铁HT150的对工作性能要求不太高的铸件。
