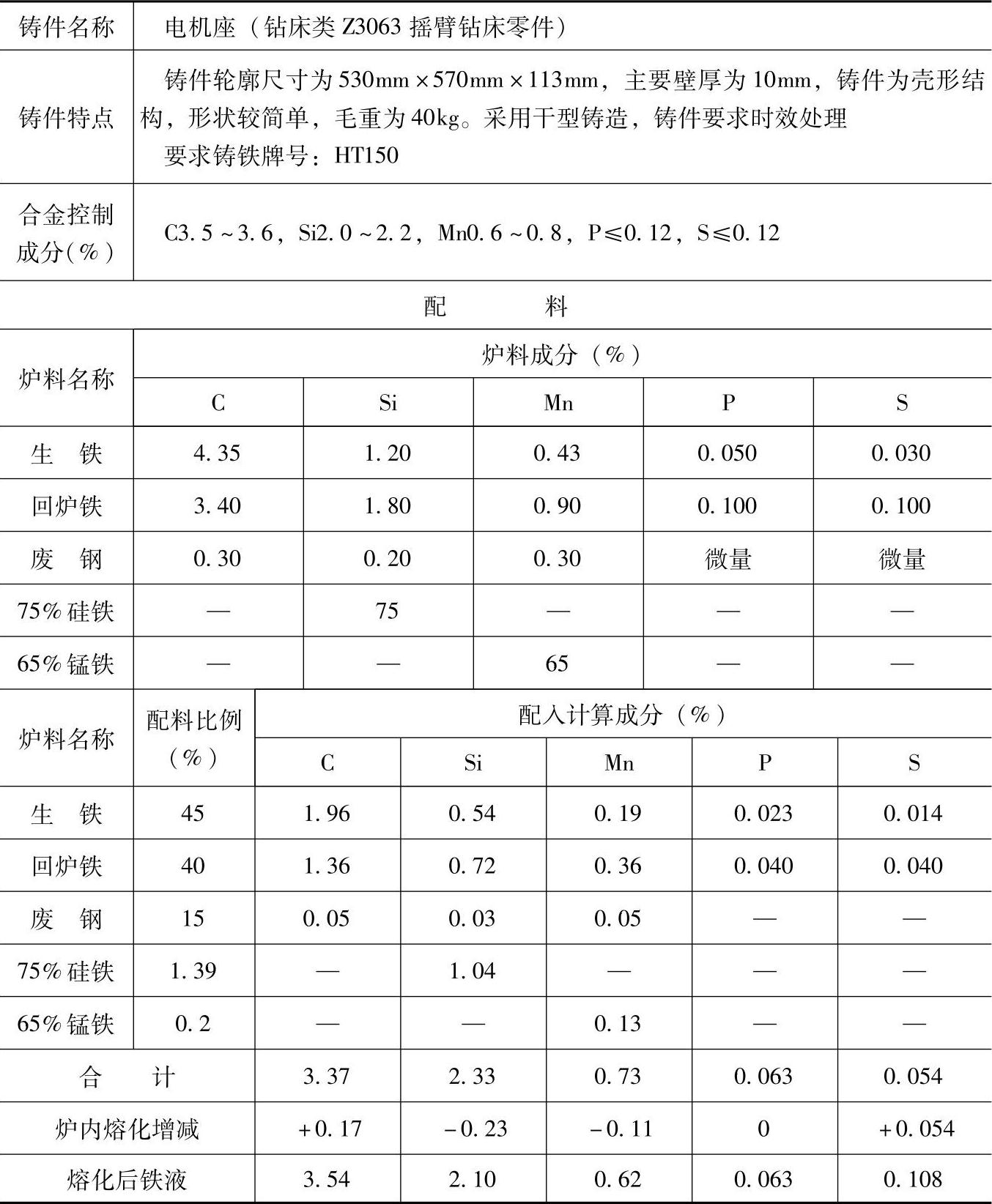

表1.1-33 HT150的灰铸铁配料
注：1.采用三排小间距热风冲天炉熔炼，炉内碳增加35%、硅烧损20%、锰烧损35%、磷不变、硫增加100%。
2.炉前一般不作炉外孕育，仅根据炉前三角试片，用75%硅铁调整铁液碳硅当量。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于要求灰铸铁HT150的其他箱体、箱盖类薄壁铸件，如摇臂钻床的壳体盖、油箱、电门盖等铸件。
