配料实例35

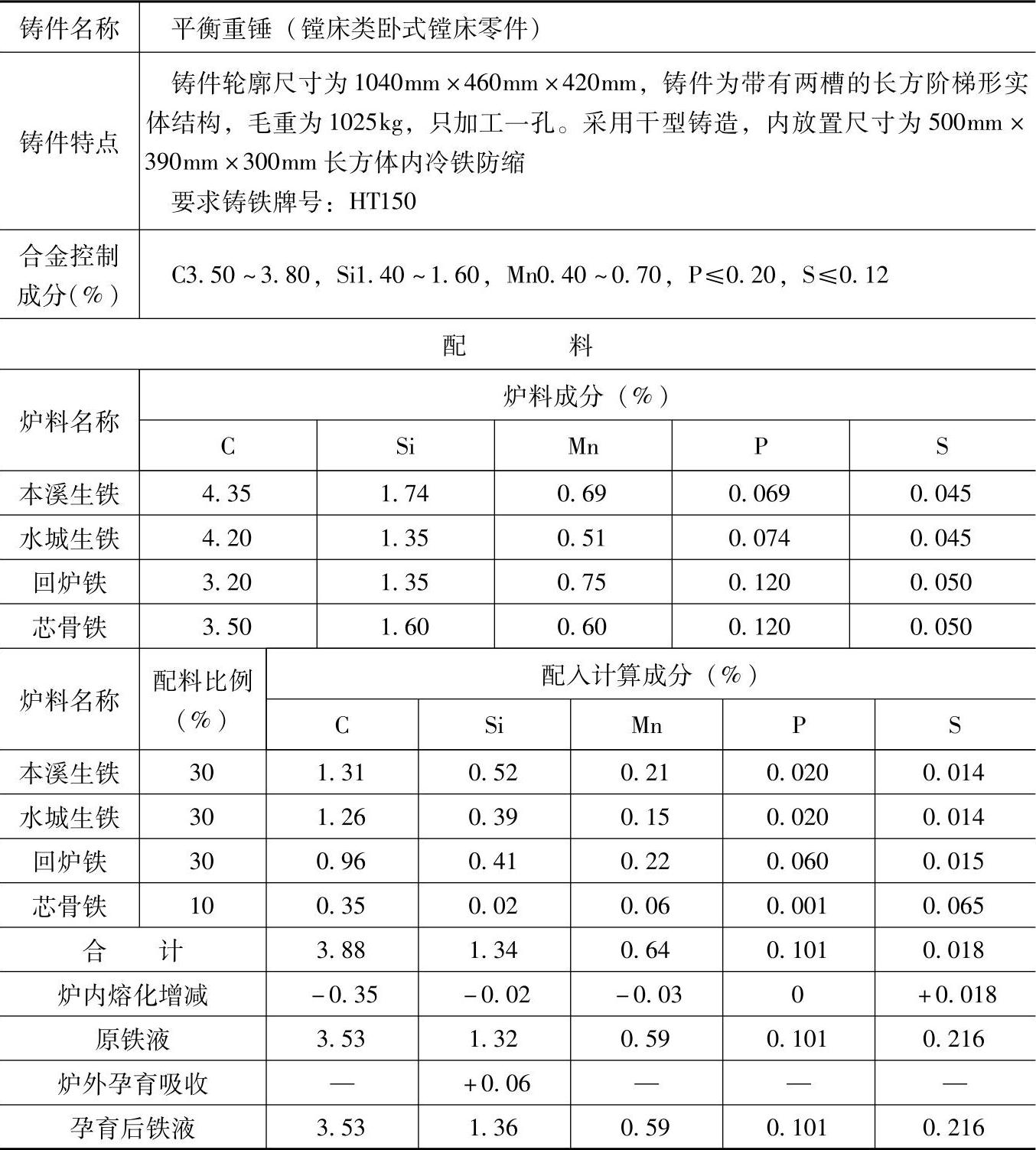

表1.1-35 HT150的灰铸铁配料

注：1.采用两排中间距（500～590mm）冷风冲天炉熔炼，熔化率为5t/h，炉内碳烧损9%、硅烧损1.4%、锰烧损4.3%、磷不变、硫增加100%。

2.炉外孕育：100kg铁液加75%硅铁0.1kg，吸收率为80%。

3.炉前用三角试片检验三角白口大小控制铁液成分，用75%硅铁调软铁液。

4.检测结果：

力学性能：抗拉强度为180MPa，挠度为3.5mm。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于镗床类其他不重要的铸件，如电器箱盖、左右罩壳等铸件。
