配料实例37

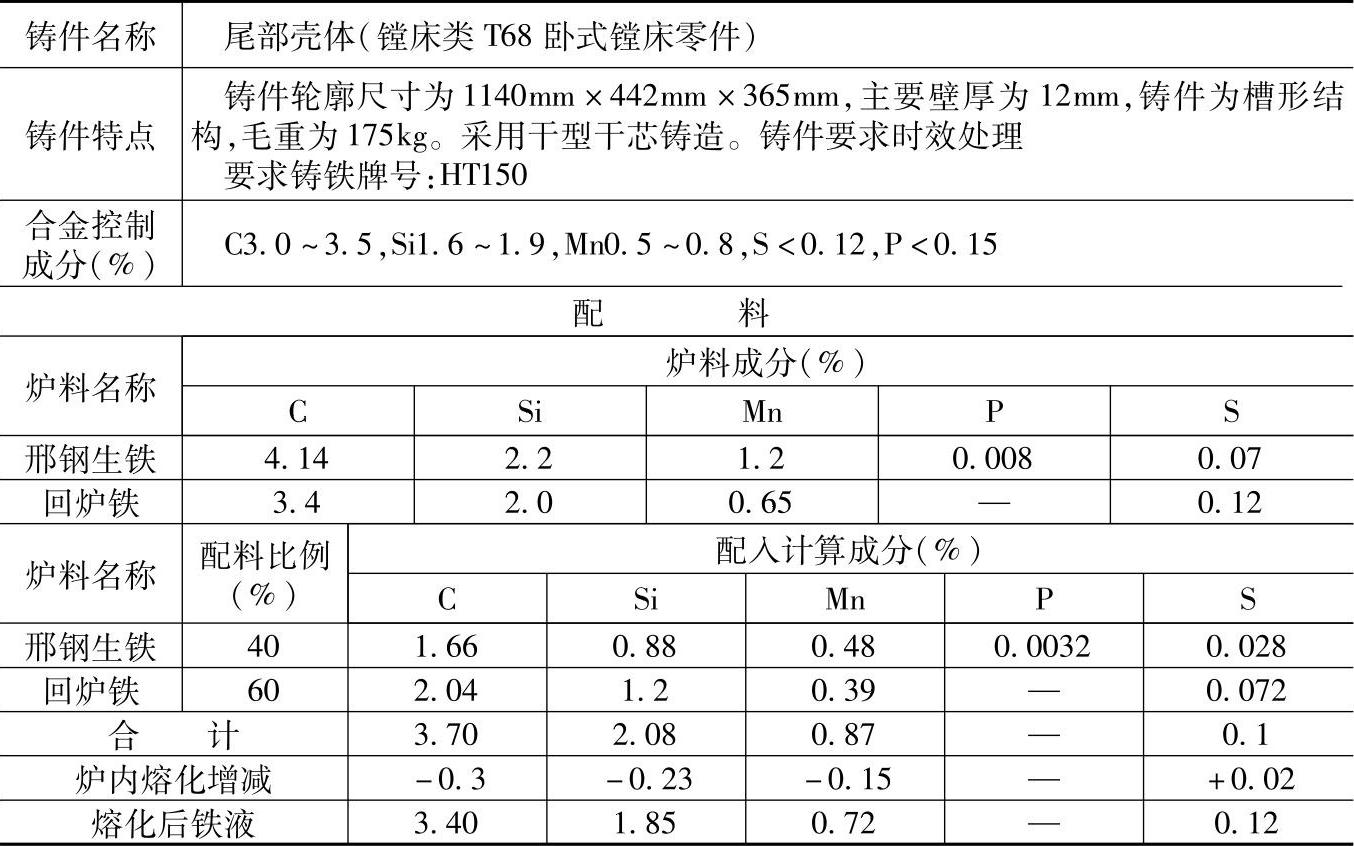

表1.1-37 HT150的灰铸铁配料

注：1.采用中央送风与大间距侧吹风冲天炉熔炼，熔化率为3.5t/h，浇注温度为1350～1290°C。炉内碳烧损8%、硅烧损11%、锰烧损17%、磷不变、硫烧损20%。

2.炉前用三角试片检验白口大小，用75%硅铁调整铁液硬度，三角白口宽度控制为3mm。

3.检测结果：

化学成分（%）：C3.40，Si1.85，Mn0.72，P不变，S0.12；

力学性能：抗拉强度为176MPa。

4.各成分含量和配料比例皆指质量分数。

5.本配料适用于镗床类铸件中要求HT150且使用性能要求不高的中小铸件，如T68的主轴箱盖、护罩等铸件。
