配料实例38

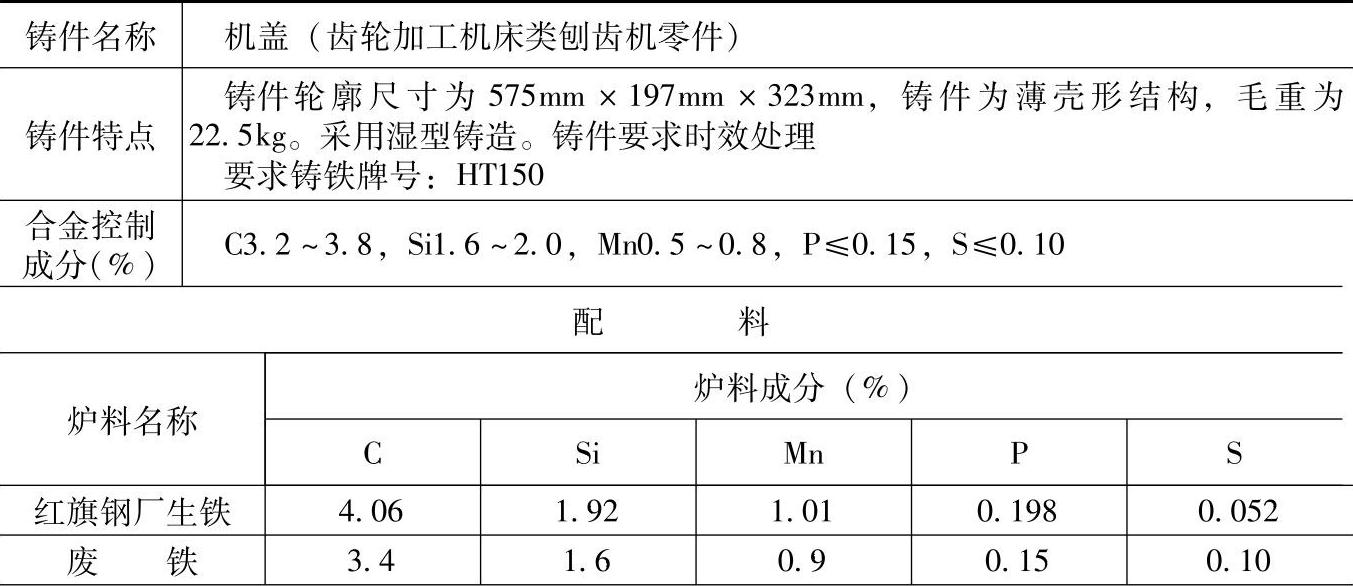

表1.1-38 HT150的灰铸铁配料

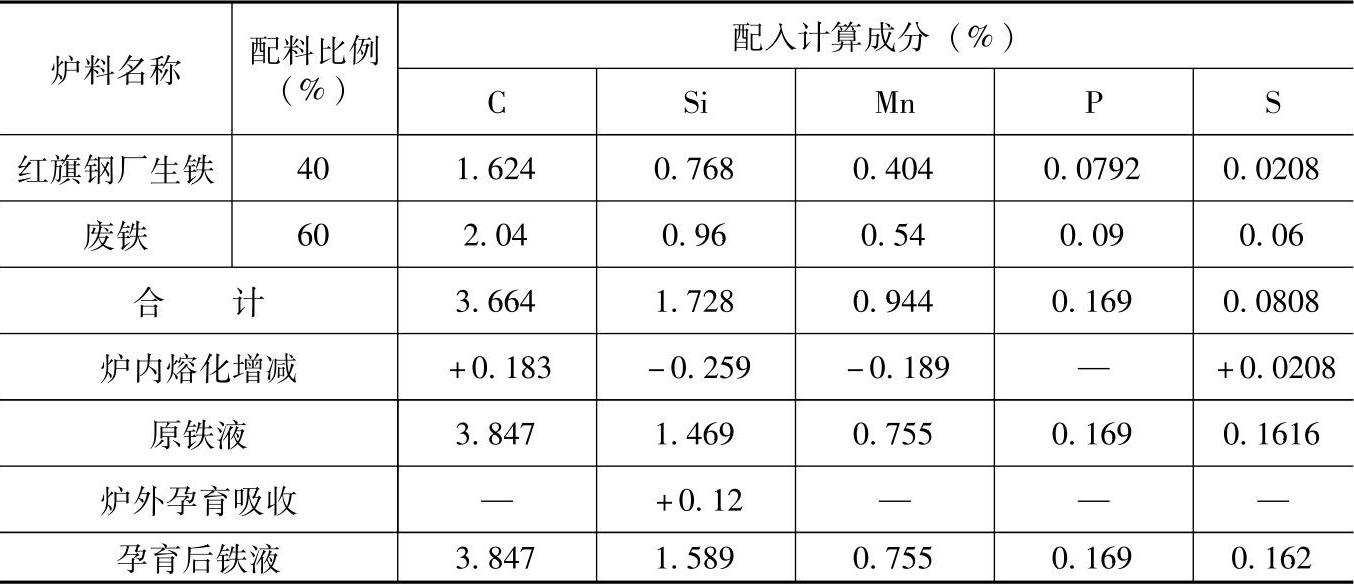

（续）

注：1.采用三排小风口热风冲天炉熔炼，炉内碳增加5%、硅烧损15%、锰烧损20%、磷不变、硫增加100%。

2.炉前铁液包内孕育，100kg铁液加75%硅铁0.2kg，吸收率为80%。

3.炉前用三角试块检验白口宽度，控制铁液成分，用75%硅铁和60%锰铁作微量调整。

4.检测结果：

化学成分（%）：C3.50，Si1.90，Mn0.85，P0.176，S0.087；

力学性能：抗拉强度为180MPa。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于齿轮加工机床中要求灰铸铁HT150的其他箱体类薄壁铸件。
