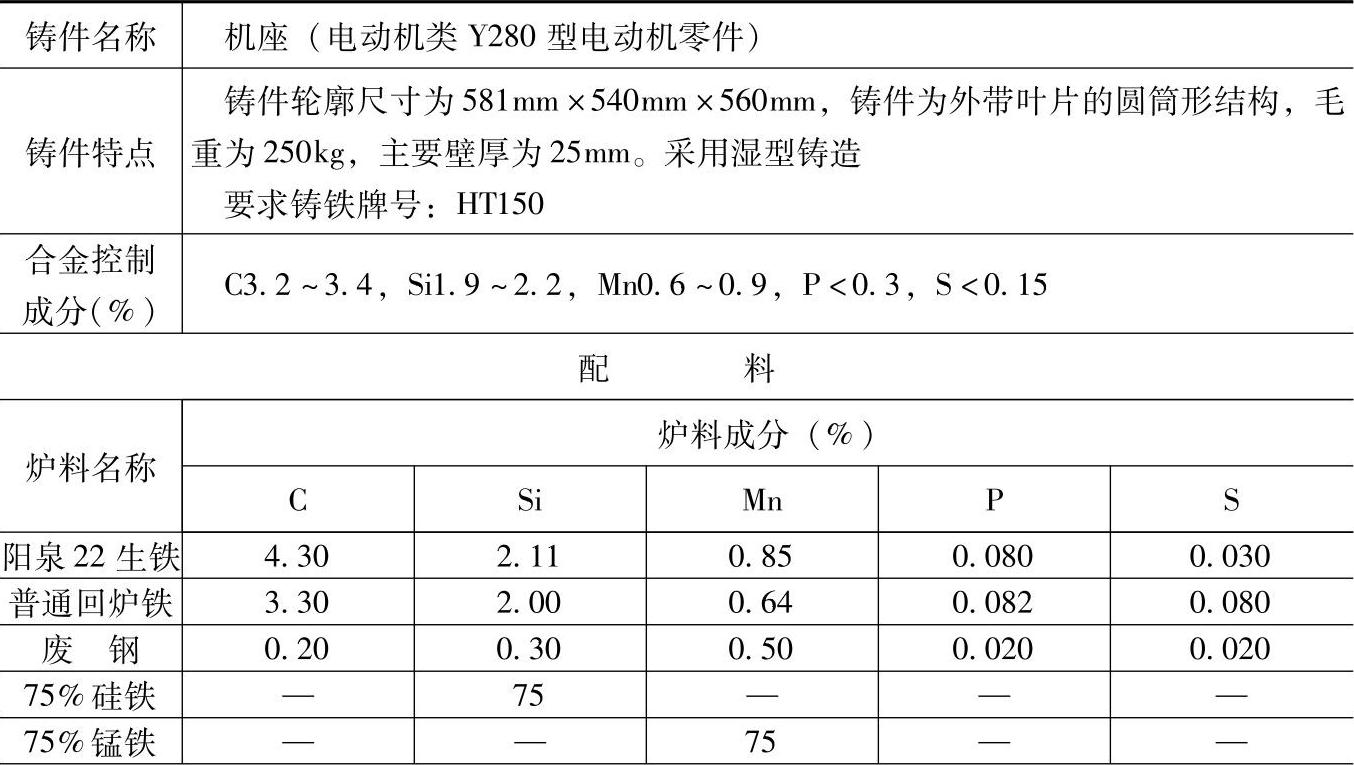

表1.1-79 HT150的灰铸铁配料

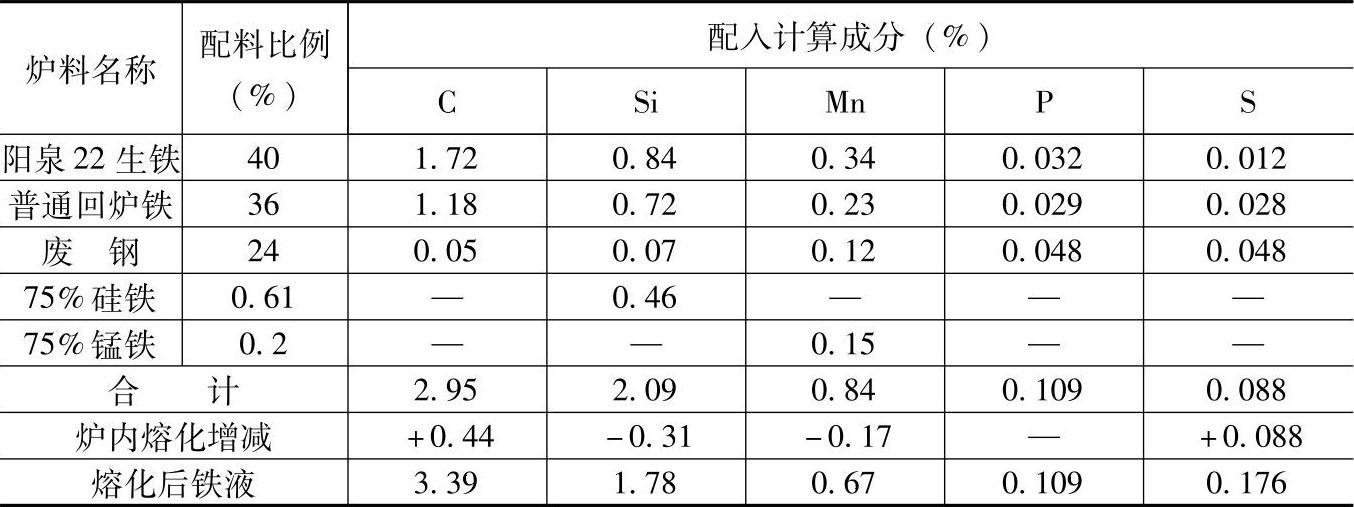

（续）
注：1.采用熔炼炉类型：两排大间距倒置风口冷风冲天炉，熔化率为2.5t/h，炉内碳增加1.5%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。
2.炉前，用三角试片检验，并进行控制，断口呈灰白亮色，致密均匀，白口宽度以2～3mm为宜。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于电动机机座等铸件。
