配料实例80

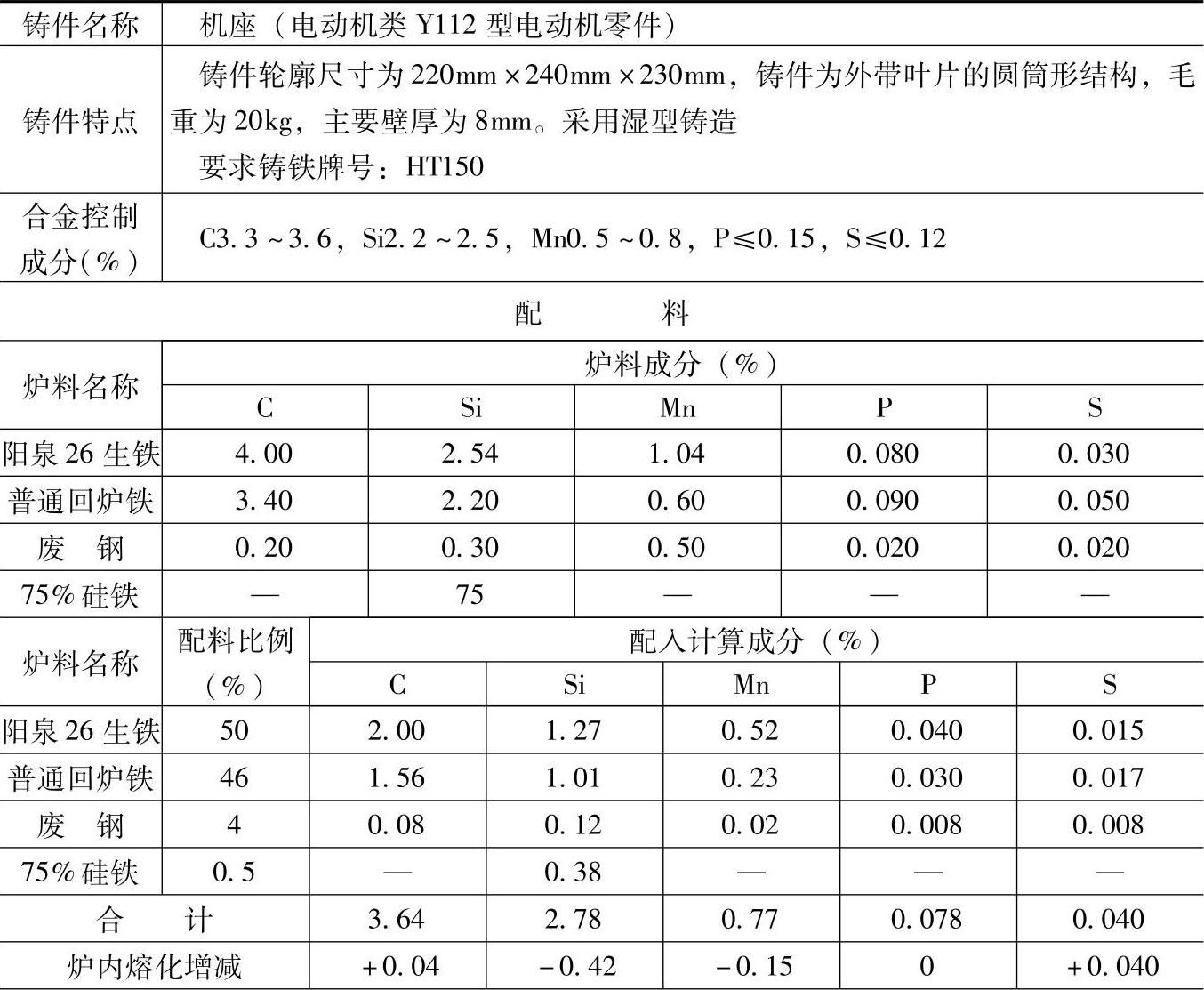

表1.1-80 HT150的灰铸铁配料

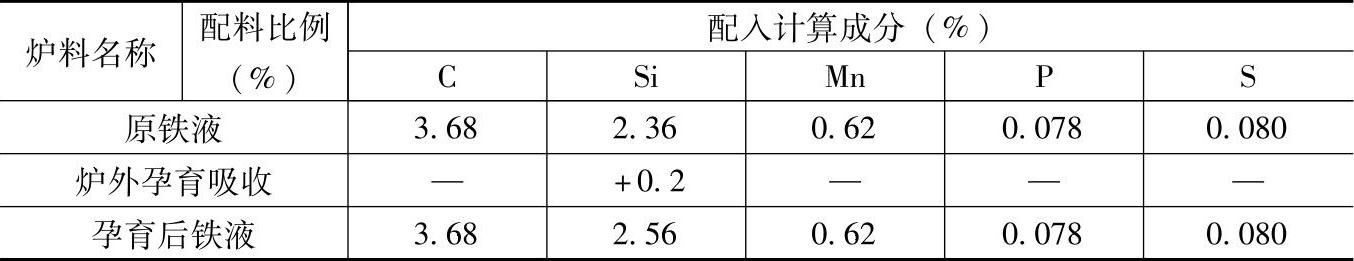

（续）

注：1.采用熔炼炉类型：两排大间距倒置风口冷风冲天炉，熔化率为2.5t/h，炉内碳增加1%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。

2.炉前，在铁液包内用75%硅铁，粒度为2～3mm，预热至800°C左右，加入量约为0.5%（质量分数），吸收率为60%，调软铁液。用三角试片检验，无白口，边缘组织较细，中心较粗。

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于Y160型以下中小型电动机的铸件，或壁厚<5mm的薄壁铸件。
