配料实例91

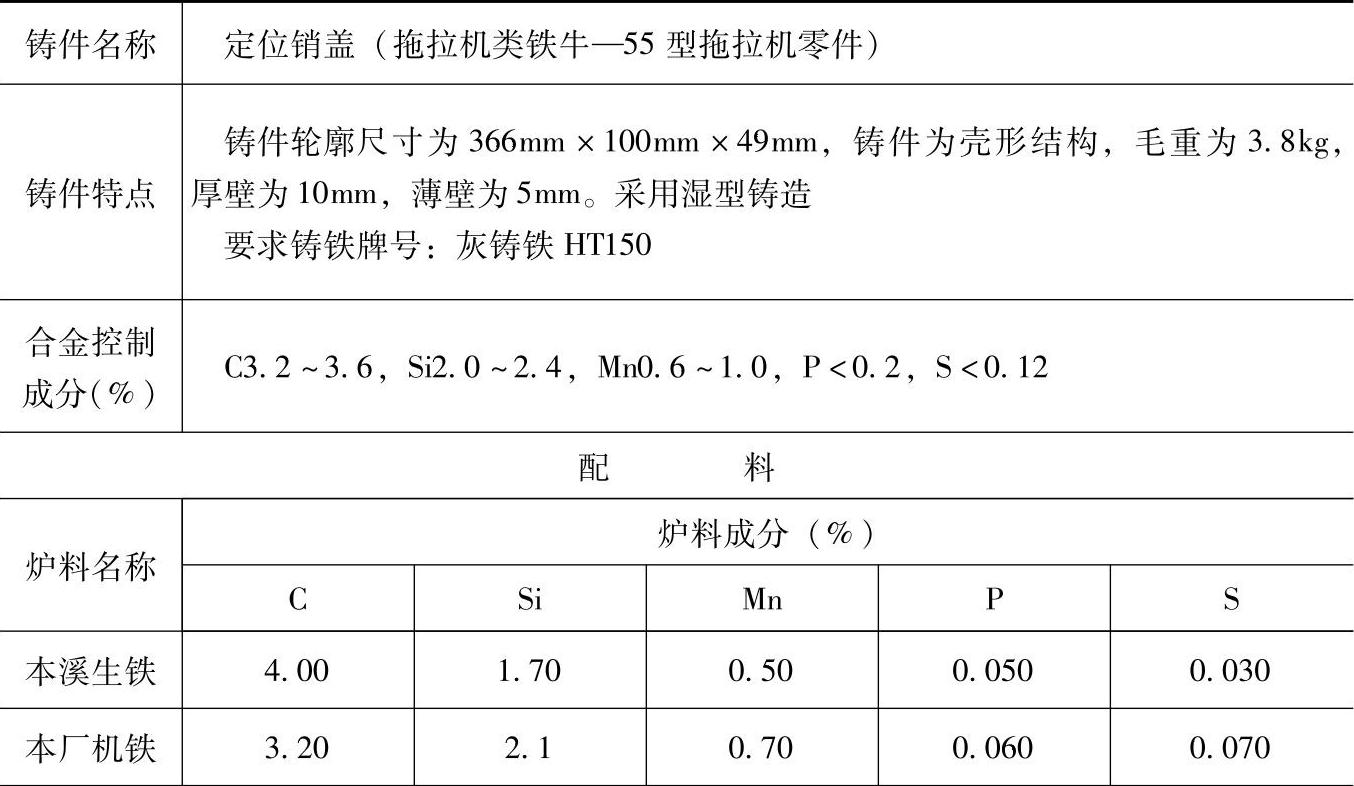

表1.1-91 HT150的灰铸铁配料

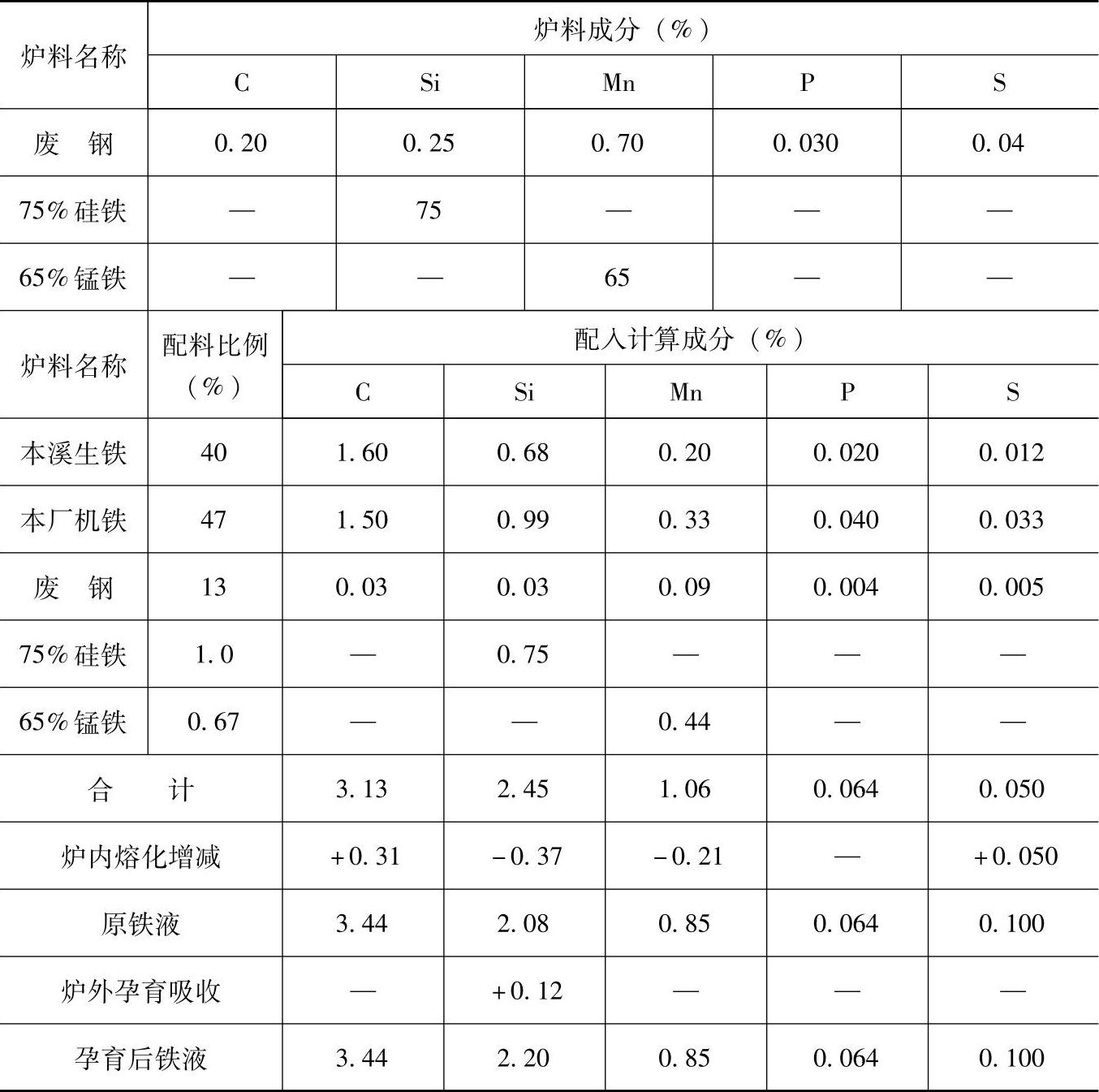

（续）

注：1.采用熔炼炉类型：多排小风口冷风冲天炉，熔化率为3t/h，炉内碳增加10%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。

2.炉外孕育：100kg铁液加75%硅铁0.2kg，吸收率为80%。

3.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调整铁液。三角白口大小控制在1.5～2.5mm。

4.检测结果：

化学成分（%）：C3.40，Si2.00，Mn0.84，P<0.03，S0.13；

力学性能：抗拉强度为184MPa，硬度为174HBW。

5.成分含量和配料比例皆指质量分数。

6.各本配料还适用于铁牛—55型拖拉机中要求灰铸铁HT150的分配器回油法兰、磁铁螺塞、变速杆座、轴向操纵箱、制动器左右轴承套、左右制动鼓等铸件。
