配料实例92

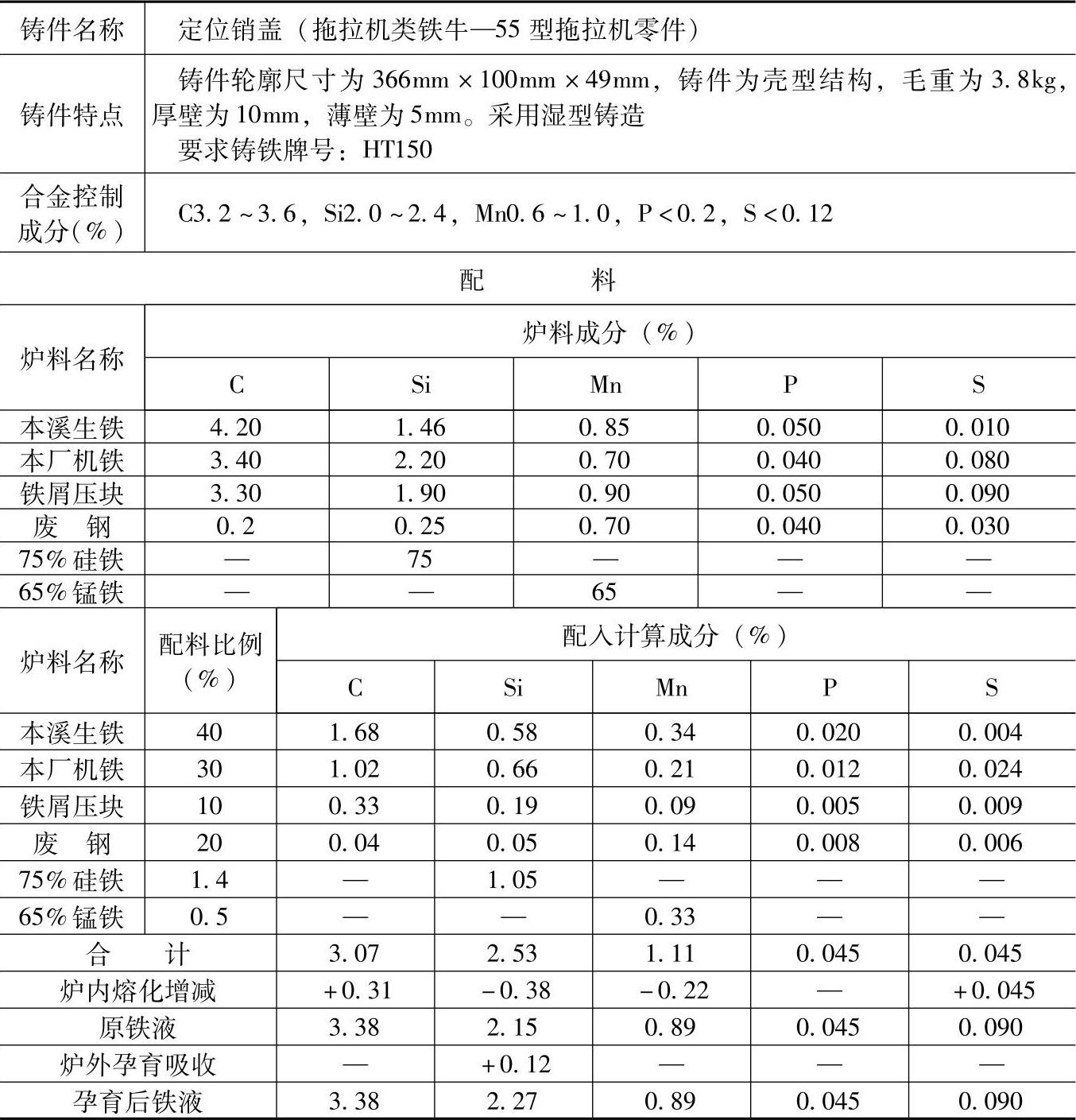

表1.1-92 HT150的灰铸铁配料

注：1.采用两排大间距冷风冲天炉熔炼，炉内熔化元素增减率：碳增加10%、硅烧损15%、锰烧损20%、磷不变、硫增加100%。

2.用铁屑压块代替部分机铁。

3.炉外孕育：100kg铁液加75%硅铁0.2kg，吸收率80%。

4.炉前，用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调整铁液。三角白口大小控制在1.5～2.5mm。

5.检测结果：

化学成分（%）：C3.30，Si2.12，Mn0.76，P0.078，S0.18；

力学性能：抗拉强度为166MPa，硬度为173HBW。

6.各成分含量和配料比例皆指质量分数。

7.本配料还适用于铁牛—55型拖拉机中要求灰铸铁HT150的分配器回油法兰、磁铁螺塞、变速杆座、轴向操纵箱、制动器左右轴承套、左右制动鼓等铸件。
