配料实例94

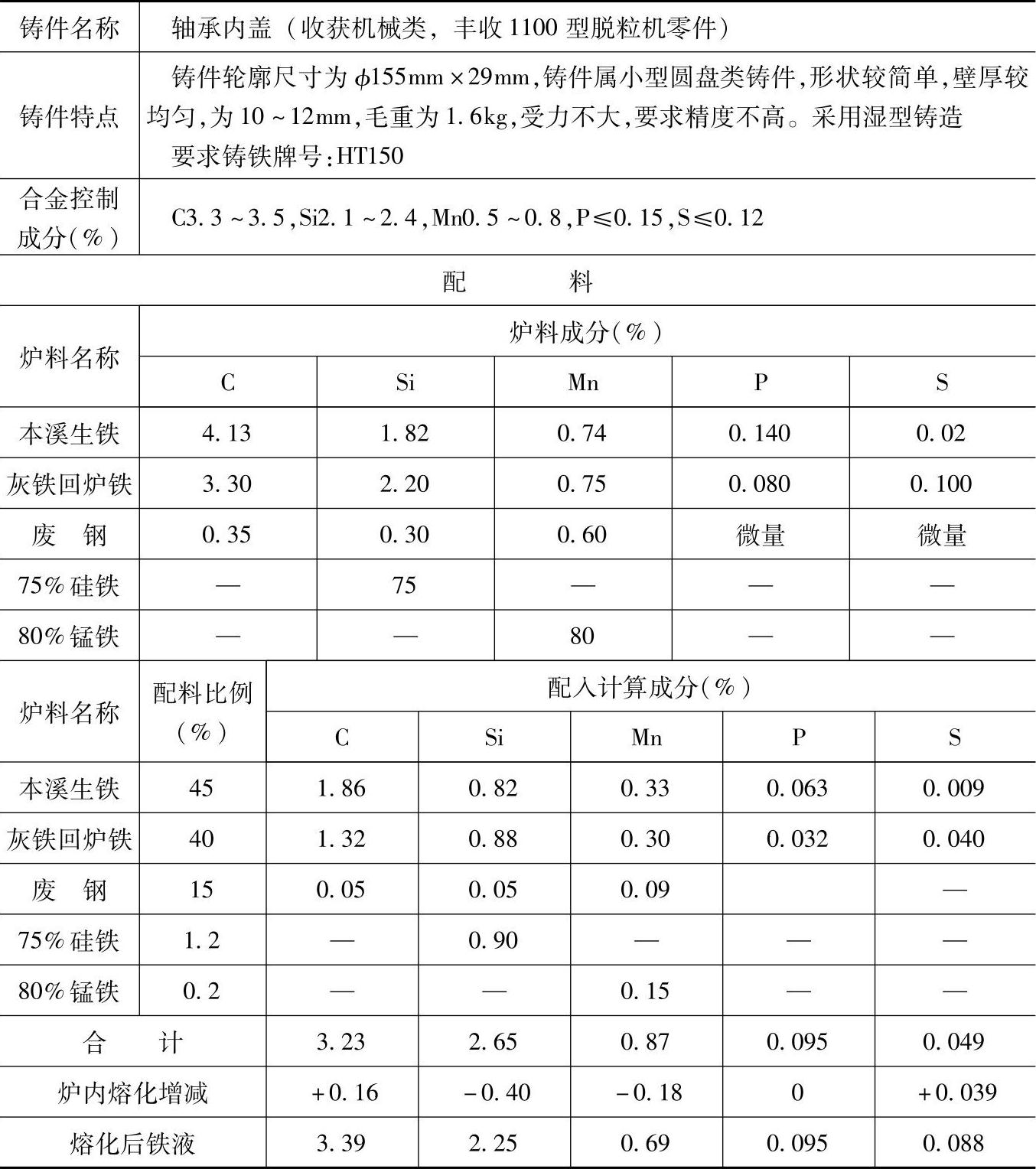

表1.1-94 HT150的灰铸铁配料

注：1.采用多排小风口冷风冲天炉熔炼，熔化率为2t/h，炉内碳增加5%，硅烧损15%，锰烧损20%，磷不变，硫增加80%。

2.炉前用三角试片的白口宽度控制铁液成分，若白口宽度超过3mm，在铁液包中加入75%硅铁，调整成分。

3.检测结果：

化学成分（%）：C3.41，Si2.26，Mn0.68，P0.09，S0.08；

力学性能：抗拉强度为172MPa，抗弯强度为363MPa。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于收获机械中要求灰铸铁HT150的轴承座、行走轮、带轮等铸件。
