配料实例95

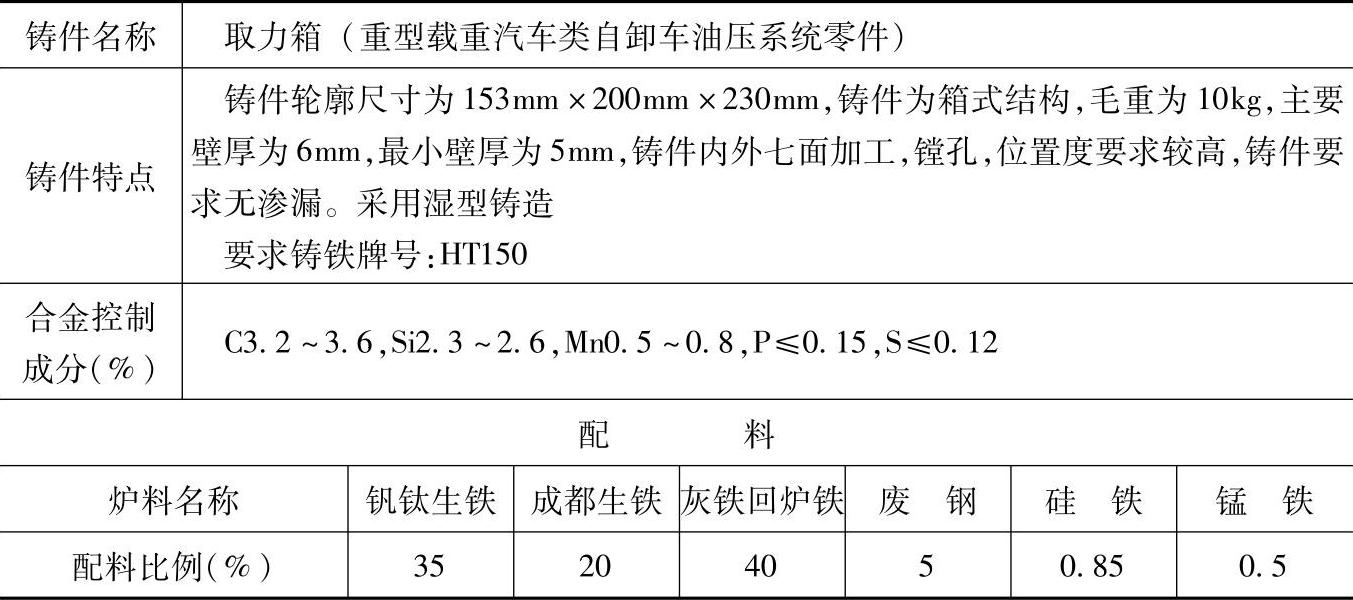

表1.1-95 HT150的灰铸铁配料

注：1.采用多排小风口曲线炉膛热风冲天炉熔炼，炉内碳增加约10%、硅烧损12%～14%、锰烧损15%～18%、磷不变、硫增加70%～90%。

2.炉前用75%硅铁孕育，加入量0.3%（质量分数）。

3.检测结果：

化学成分（%）：C3.58，Si2.43，Mn0.62，P0.109，S0.073；

力学性能：抗拉强度为174MPa，硬度为147HBW。

金相组织：A型+B型石墨为主，少量C型石墨，石墨长度为15级；珠光体≈85%（体积分数），磷共晶和碳化物<4%（体积分数）。

4.各成分含量和配料比例皆指质量分数。
