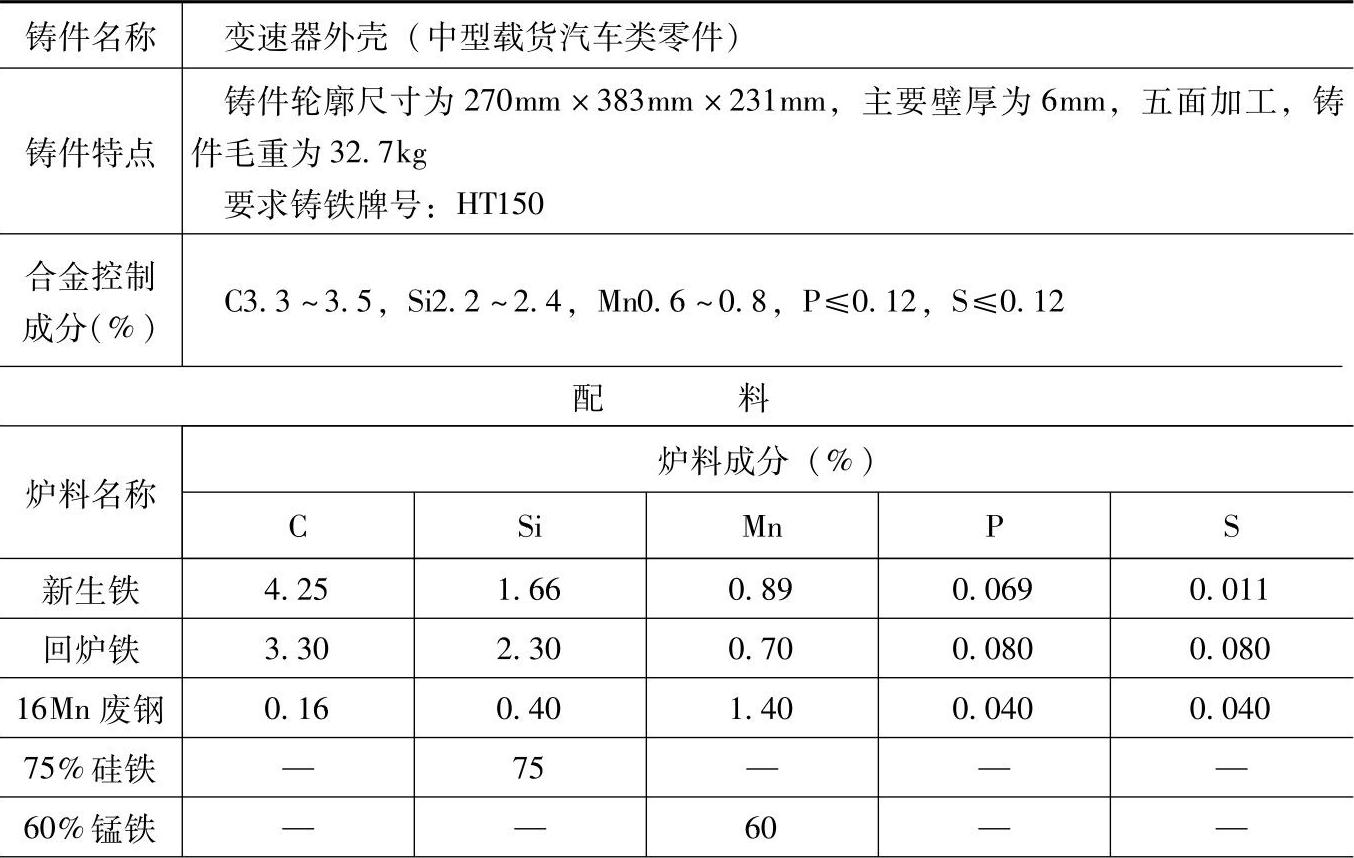

表1.1-96 HT150的灰铸铁配料

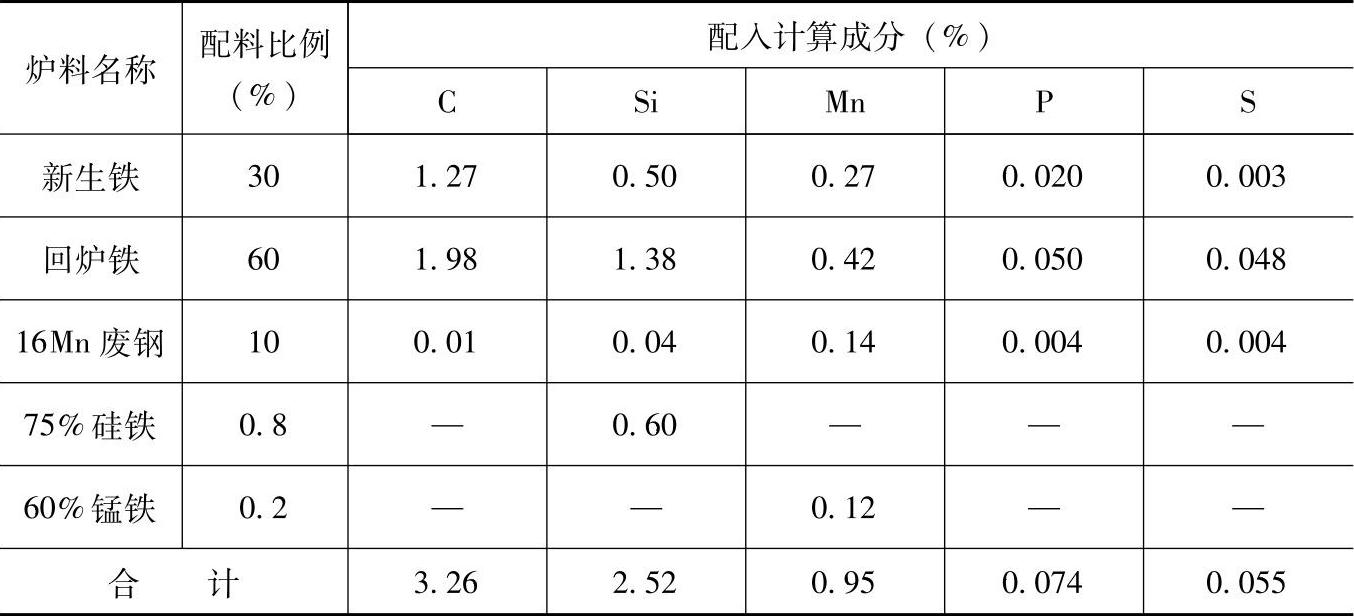

（续）
注：1.采用三排小风口热风冲天炉熔炼，炉内硅烧损10%～15%、锰烧损15%～20%。
2.16Mn废钢是汽车大梁钢板边角料，并非有意选用。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于中型载货汽车中要求灰铸铁HT150的变速器上盖，变速器顶盖等铸件。
