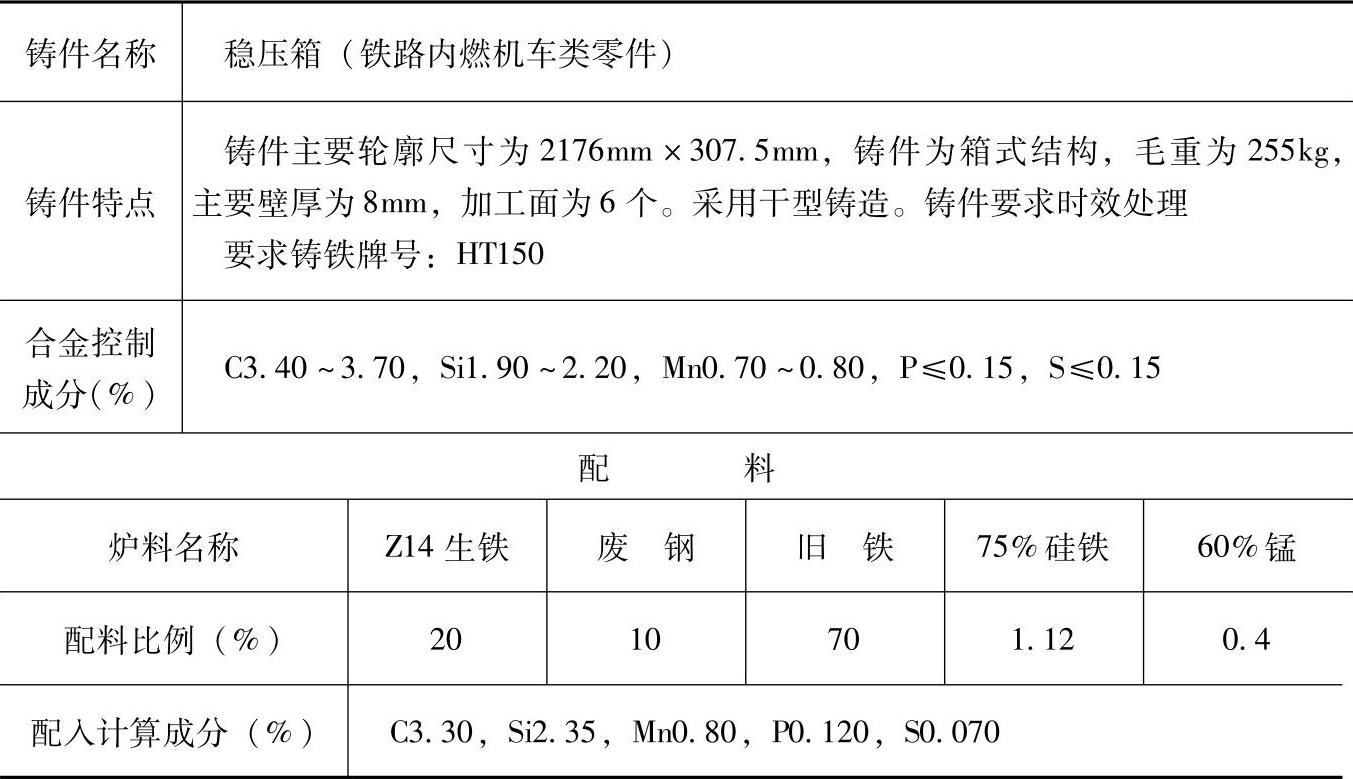

表1.1-97 HT150的灰铸铁配料
注：1.采用熔炼炉类型：冲天炉与工频感应电炉双联，炉内硅烧损15%～18%、锰烧损17%～20%、硫增加50%～60%。
2.炉前用三角试片检验白口（0～1mm），控制铁液成分，用75%硅铁调整软硬。
3.各成分含量和配料比例皆指质量分数。
