配料实例105

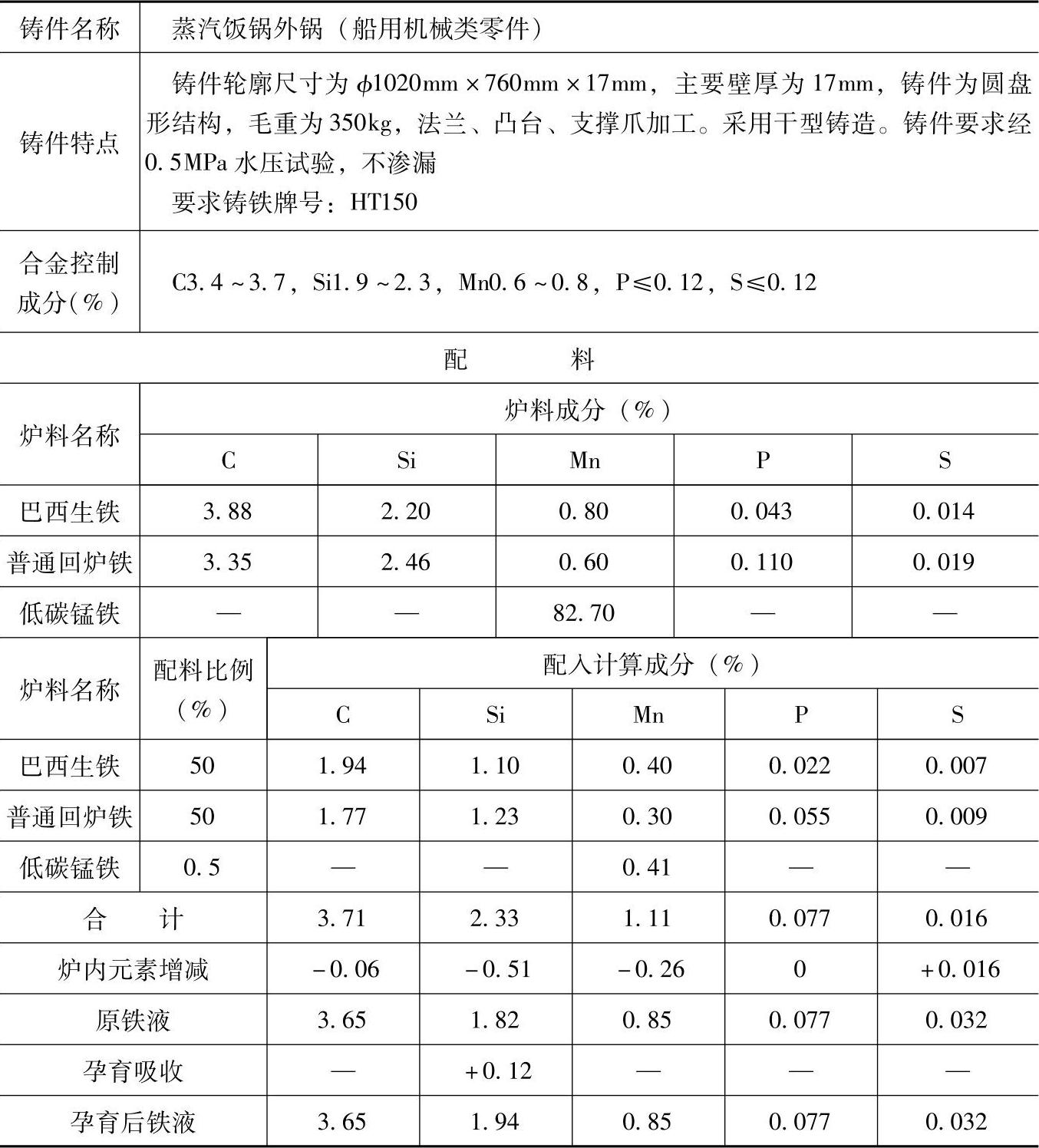

表1.1-105 HT150的灰铸铁配料

注：1.采用两排大间距热风冲天炉熔炼，炉内碳烧损1.5%、硅烧损22%、锰烧损24%、磷不变、硫增加100%。

2.炉外孕育：100kg铁液加75%硅铁0.2kg，吸收率约80%。

3.炉前用三角试片检查白口宽度及断口特征，并加以适当控制。

4.检测结果：

化学成分（%）：C3.60，Si1.96，Mn1.05，P0.084，S0.029；

力学性能：抗拉强度为187MPa，硬度为178HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于船用机械中要求灰铸铁HT150的不重要零件，如轴承压盖、炉灶面板、小支架、小型轴承座、轴承盖、手轮等铸件。
