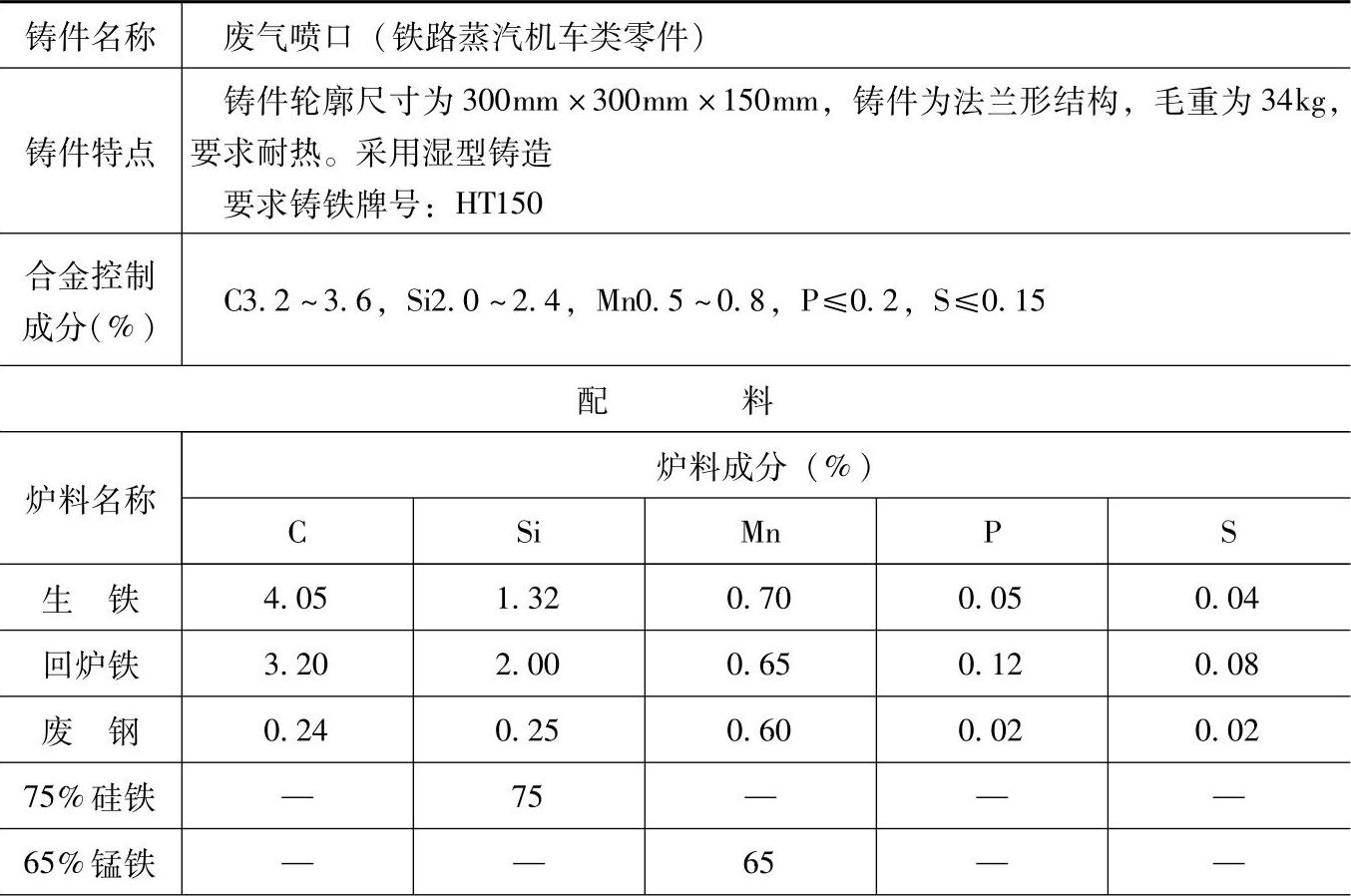

表1.1-103 HT150的灰铸铁配料

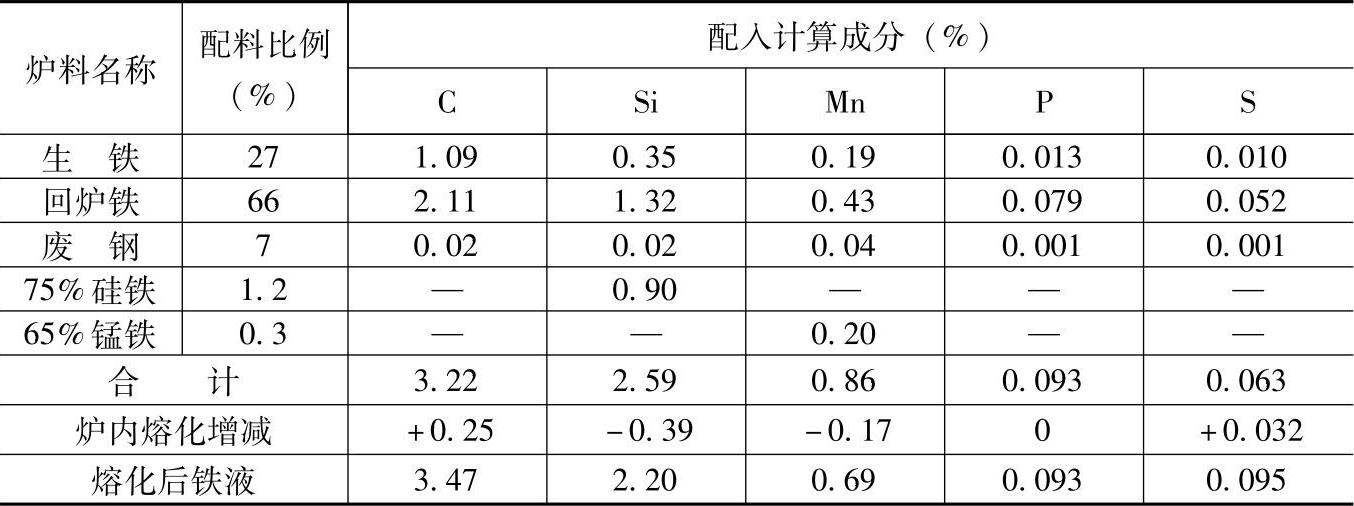

（续）
注：1.采用熔炼炉类型：多排小风口热风冲天炉，炉内碳增加8%、硅烧损15%、锰烧损20%、硫增加50%、磷不变。
2.炉前用三角试片检验白口大小，控制白口宽度为0～2mm。
3.各成分含量和配料比例皆指质量分数。
