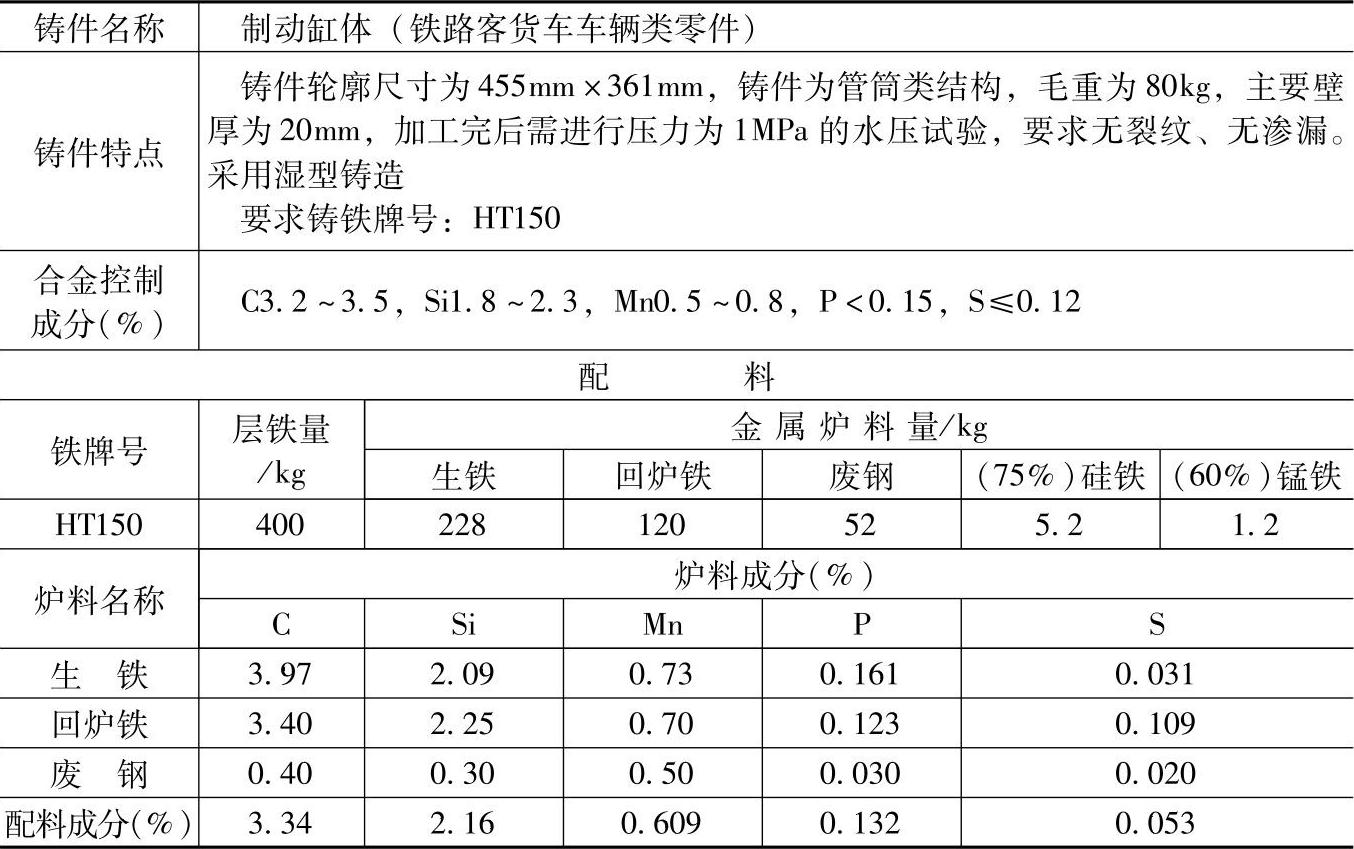

表1.1-104 HT150的灰铸铁配料
注：1.采用熔炼炉类型：中央送风热风冲天炉，炉内硅烧损25%、锰烧损30%。
2.炉前用三角试片检验白口宽度，控制铁液成分，用75%硅铁调软铁液。
3.检测结果：
化学成分（%）：C3.52，Si2.32，Mn0.59，P0.124，S0.115；
力学性能：抗拉强度为188MPa，硬度为201HBW。
4.各成分含量指质量分数。
5.本配料还适用于铁路客货车中要求灰铸铁HT150的制动缸前盖、后盖、滑轮、掣子锤等铸件。
