配料实例122

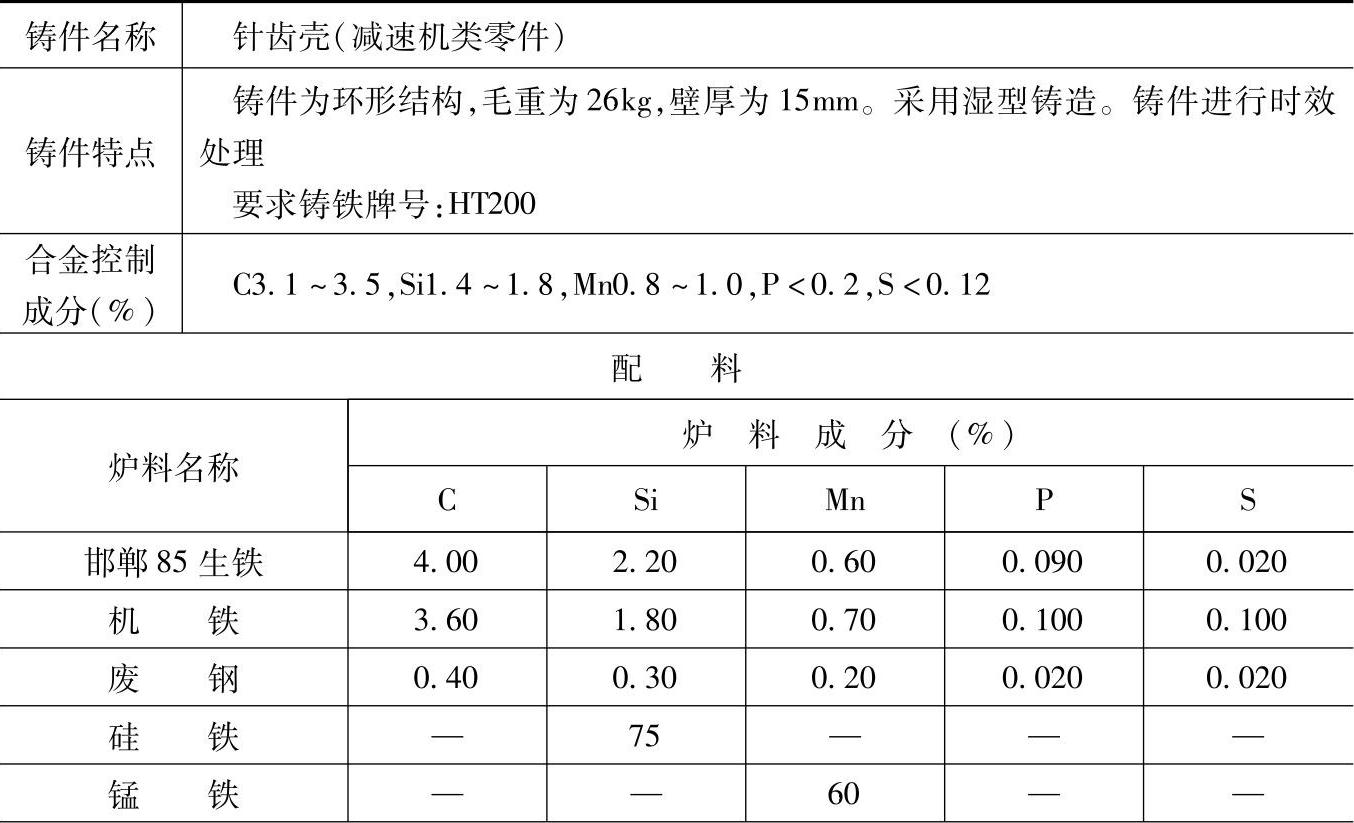

表1.1-122 HT200的灰铸铁配料

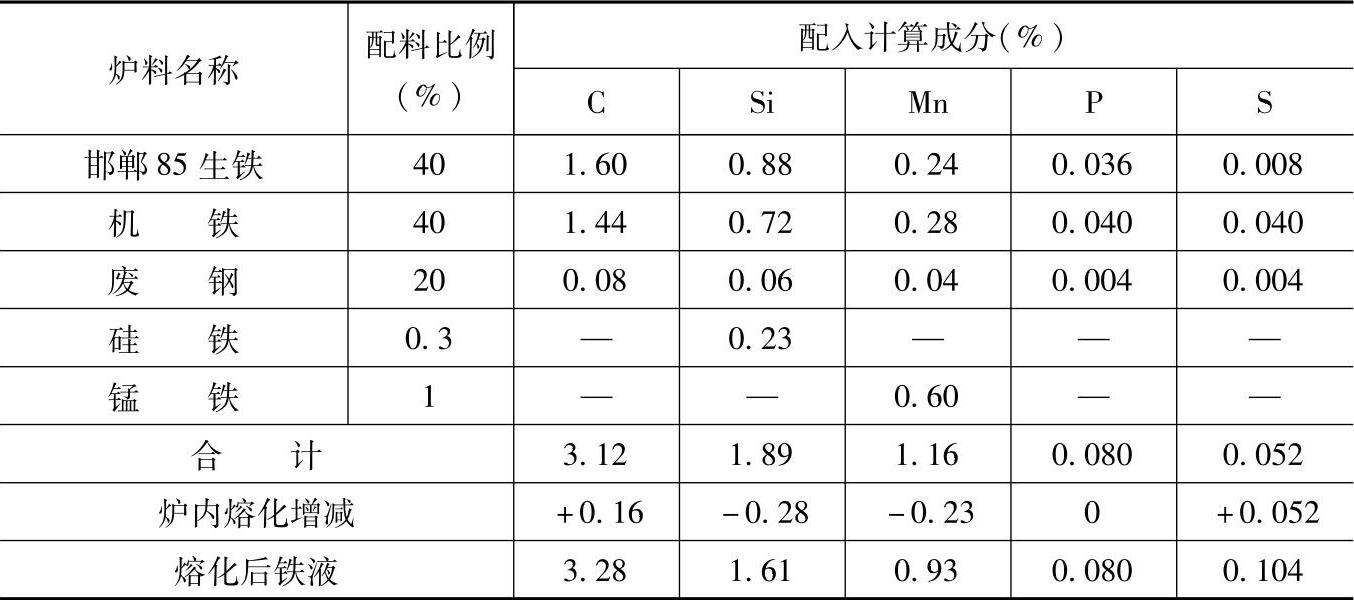

（续）

注：1.采用熔炼炉类型：两排大间距热风冲天炉，熔化率为3t/h，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。

2.炉前用三角试片控制白口大小，白口宽度为3～4mm，当白口过大时用75%硅铁调软，白口过小的铁液改浇其他件。

3.该件由于要求硬度较均匀，因此每次出铁量最好大于400kg，以便使浇注前铁液充分混合均匀。

4.检测结果：

化学成分（%）：C3.4，Si1.6，Mn0.9，P<0.2，S<0.12；

力学性能：抗拉强度为>194MPa，硬度为170～241HBW。

5.各成分含量和配料比例皆指质量分数。
