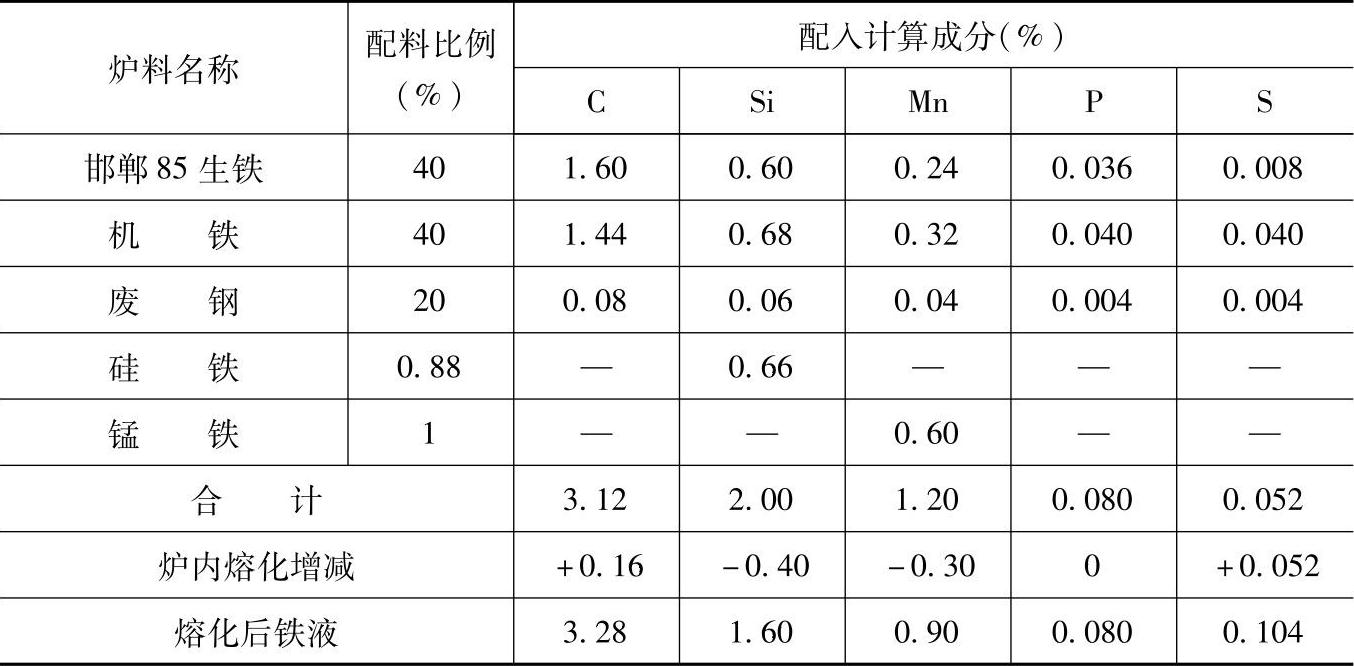

表1.1-121 HT200的灰铸铁配料
（续）
注：1.采用两排大间距热风冲天炉熔炼，熔化率为5t/h，炉内碳增加5%、硅烧损20%、锰烧损25%、磷不变、硫增加100%。
2.炉前用三角试片观察，控制三角白口宽度为2～4mm，当白口过大时用75%硅铁调软，白口过小的铁液改注其他件。
3.检测结果：
化学成分（%）：C3.4，Si1.6，Mn0.9，P<0.2，S<0.12；
力学性能：抗拉强度为>193MPa。
4.各成分含量和配料比例皆指质量分数。
