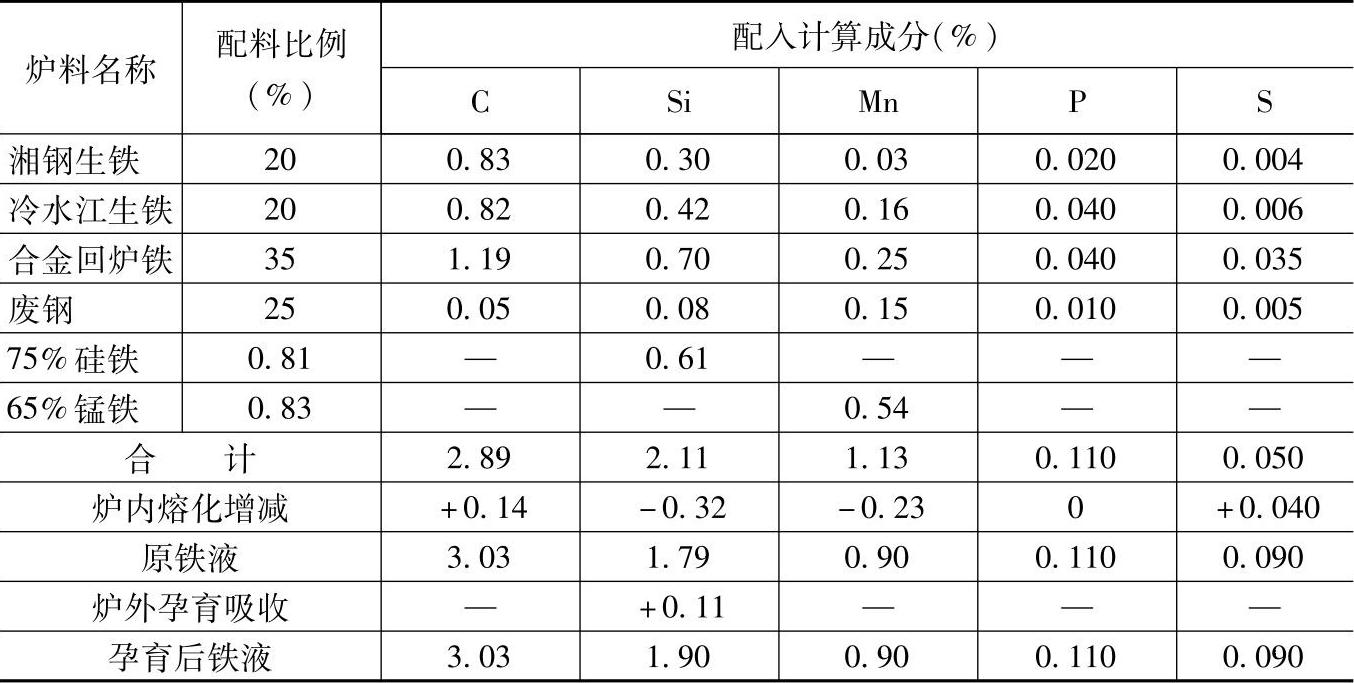

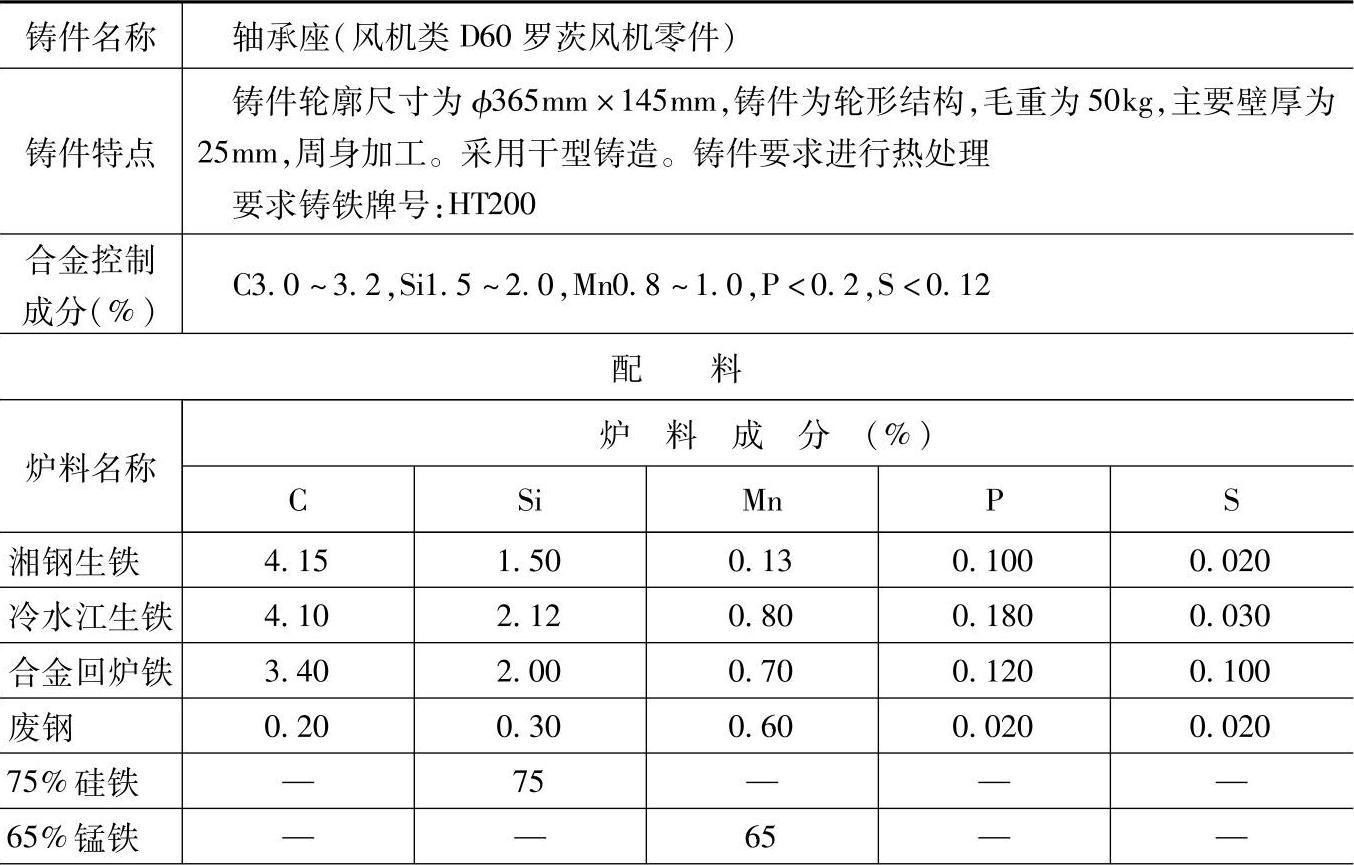

表1.1-123 HT200的灰铸铁配料
（续）
注：1.采用熔炼炉类型：两排大间距热风冲天炉，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加80%、磷不变。
2.炉前观察三角试片的白口大小来控制铁液成分，用45%稀土硅铁孕育，加入量0.25%～0.35%（质量分数），吸收率为80%。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于风机中要求灰铸铁HT200的D60轮毂、联轴器、叶轮、机壳、墙板，D36轴承座、联轴器、叶轮等铸件。
