配料实例134

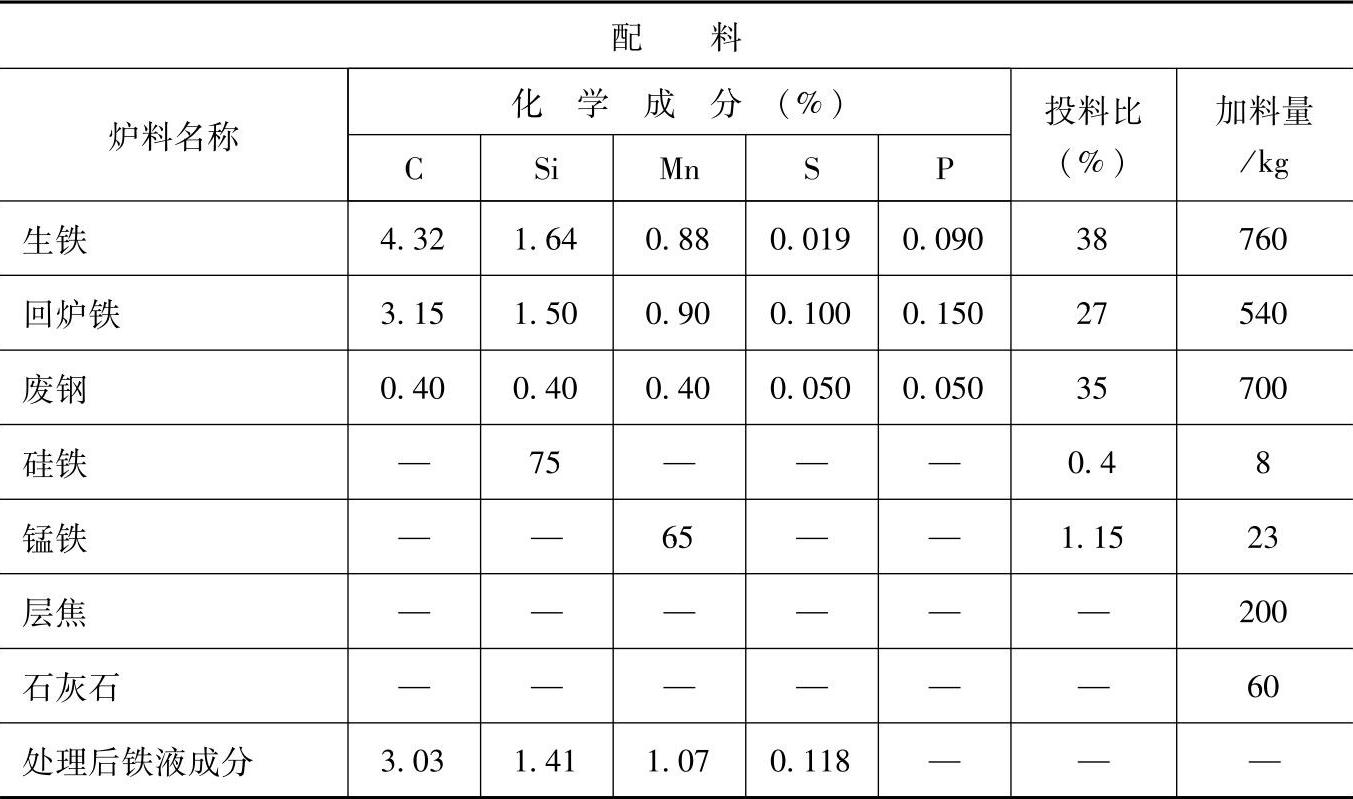

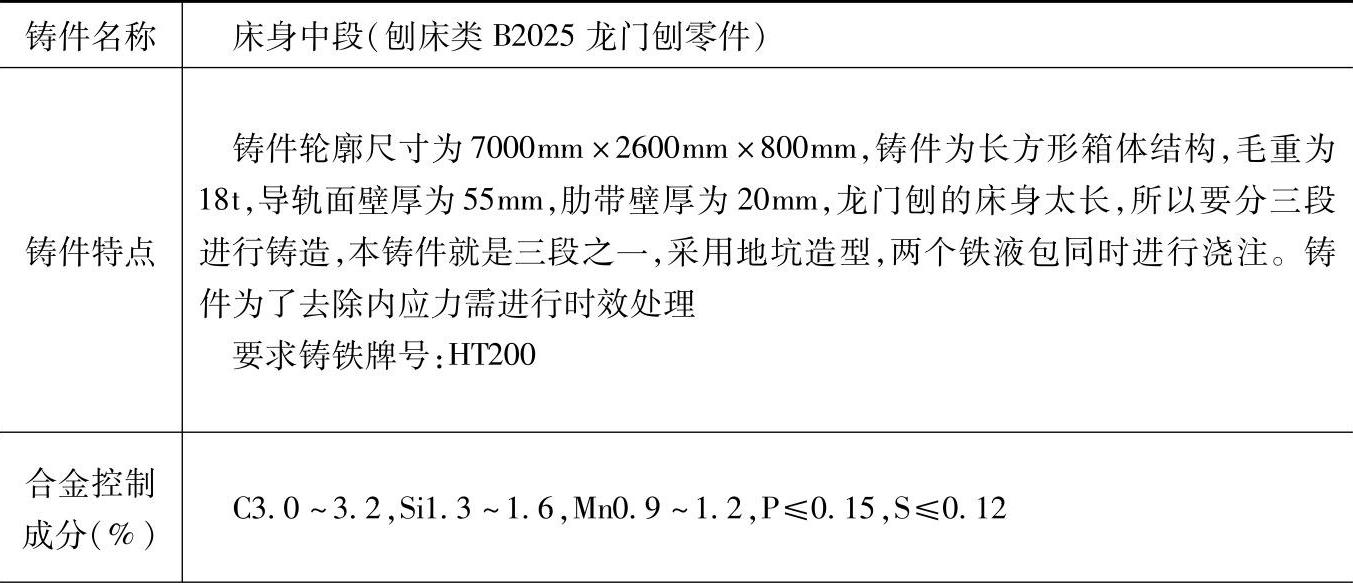

表1.1-134 HT200的灰铸铁配料

（续）

注：1.采用熔炼炉类型：三排大风口直筒形冷风冲天炉，熔化率为15t/h，炉内碳增加15%、硅烧损15%、锰烧损25%。

2.炉前用三角试片检验三角白口大小，并结合炉前快速分析检验化学成分，三角试片的白口宽度偏大时，用75%硅铁或稀土硅铁合金调小，若三角白口宽偏小则可加入微量元素。

3.检测结果：

力学性能：抗拉强度为345MPa，抗弯强度为527MPa，挠度为3.2mm，硬度为187～197HBW；

金相组织：珠光体98%（体积分数）。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于灰铸铁HT200的重型机床的主体铸件，如床身、刨台、工作台、立柱、底座和横梁等铸件。
