配料实例135

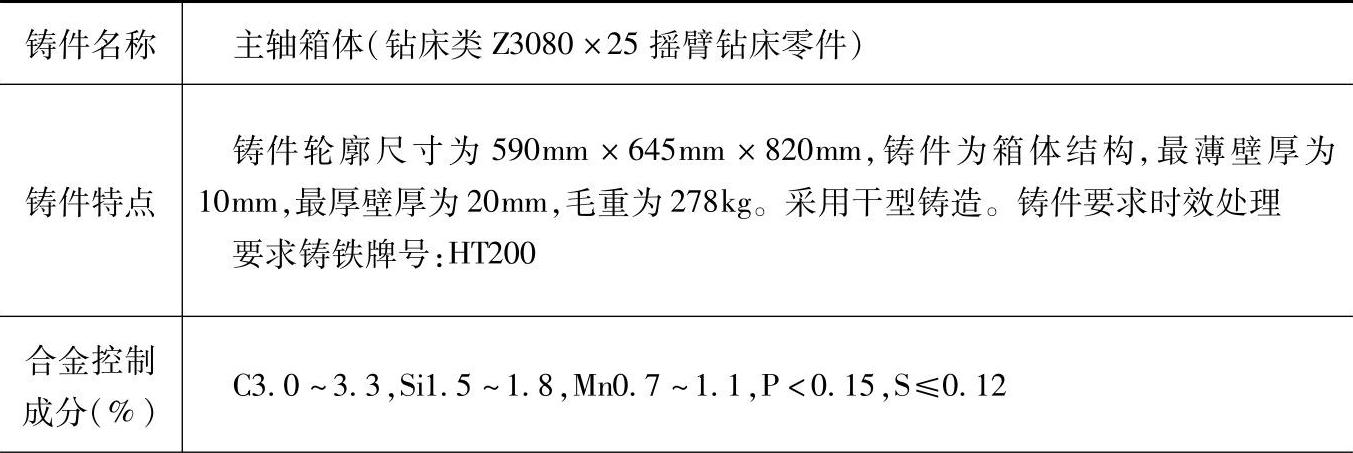

表1.1-135 HT200的灰铸铁配料

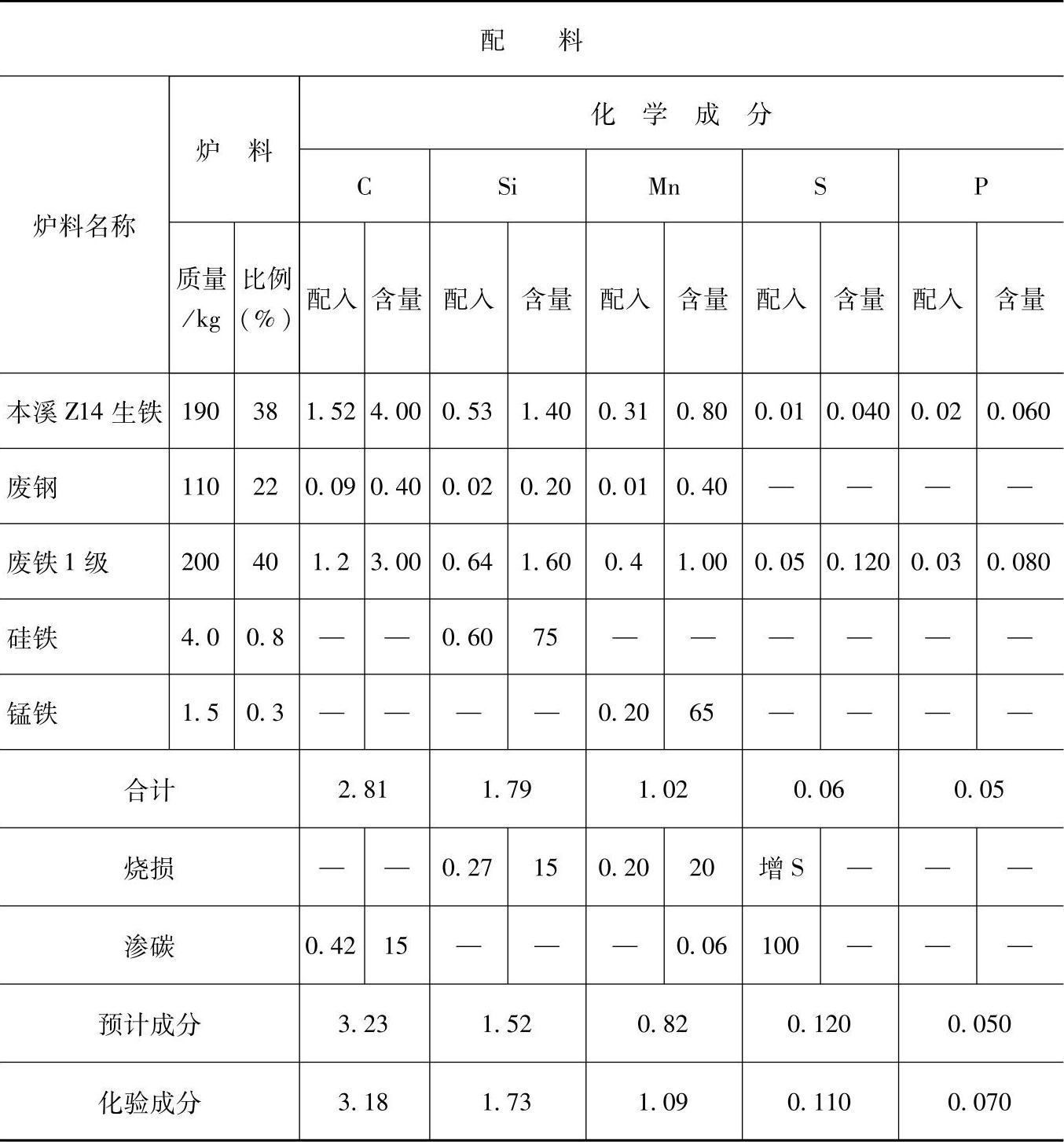

（续）

注：1.采用熔炼炉类型：三排小风口炉胆热风冲天炉。炉内硅烧损15%，锰烧损20%。

2.因该铸件壁薄，炉料采用HT150代用。

3.炉前用三角试片检查白口大小，用75%硅铁进行调整，加入量为0.2%～0.4%（质量分数）。

4.检测结果：

化学成分（%）：C3.18，Si1.73，Mn1.09，P0.07，S0.11；

力学性能：抗拉强度为257MPa，挠度为（300mm内）3mm；

金相组织为石墨A+B型，长度（100×）为15mm，珠光体>98%（体积分数）。

5.本配料还适用于摇臂钻床中的所有箱体类铸件。
