配料实例133

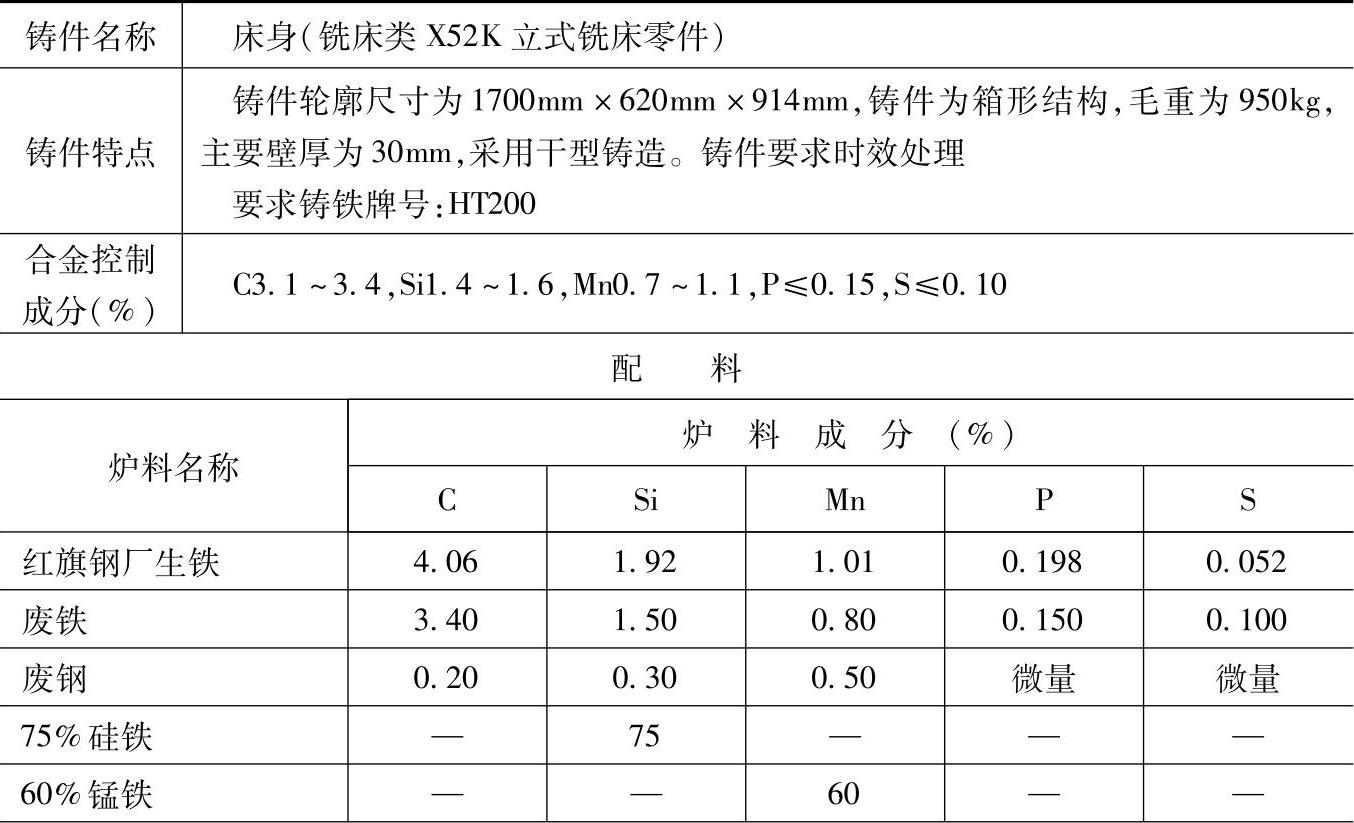

表1.1-133 HT200的灰铸铁配料

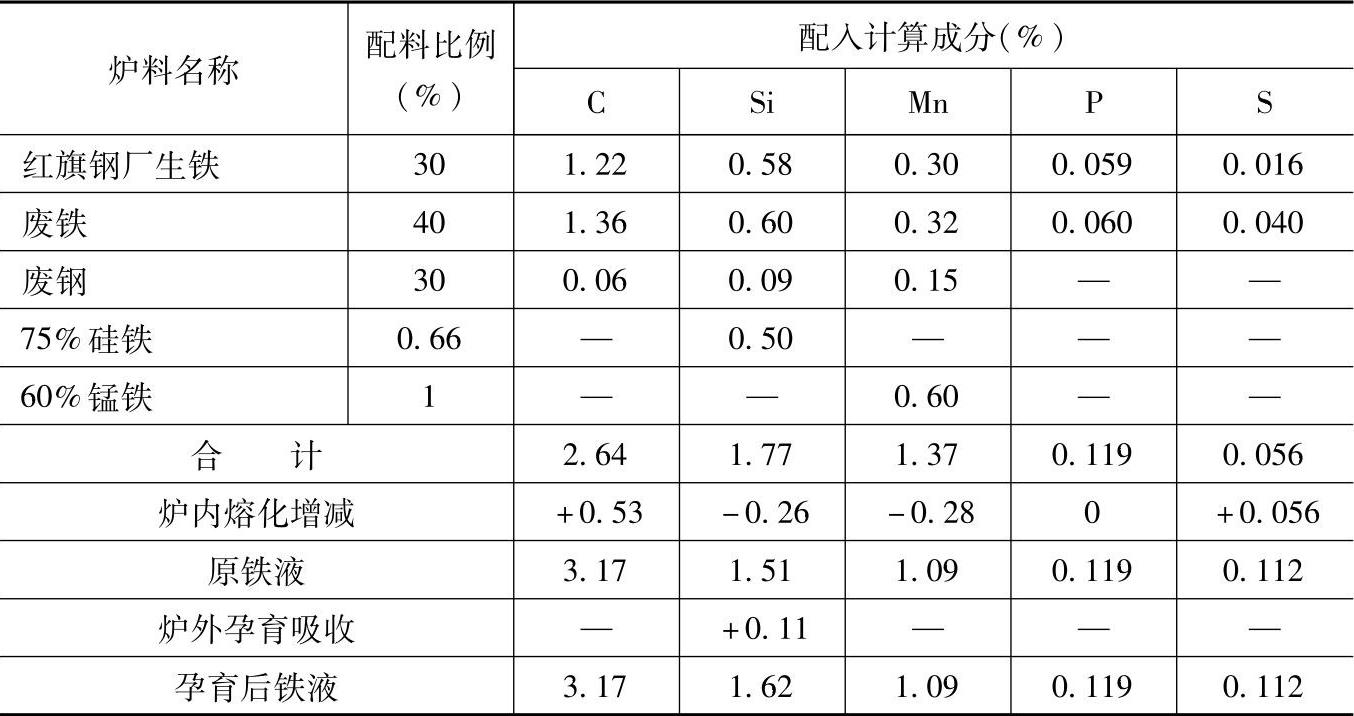

（续）

注：1.采用连续出铁、出渣、热风、三排小风口冲天炉熔炼，炉内碳增加20%，硅烧损15%，锰烧损20%、磷不变、硫增加100%。

2.炉前用三角试片检验白口宽度，控制铁液成分，铁液包内用75%的硅铁作孕育处理，100kg铁液加75%的硅铁0.2kg，吸收率为70%。

3.检测结果：

化学成分（%）：C3.28，Si1.64，Mn0.98，P0.116，S0.081；

力学性能：抗拉强度为260MPa，挠度为3.3mm，硬度为190HBW（导轨）。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于铣床类中要求耐磨的，硬度较高的，采用灰铸铁HT200的其他床身铸件。
