配料实例132

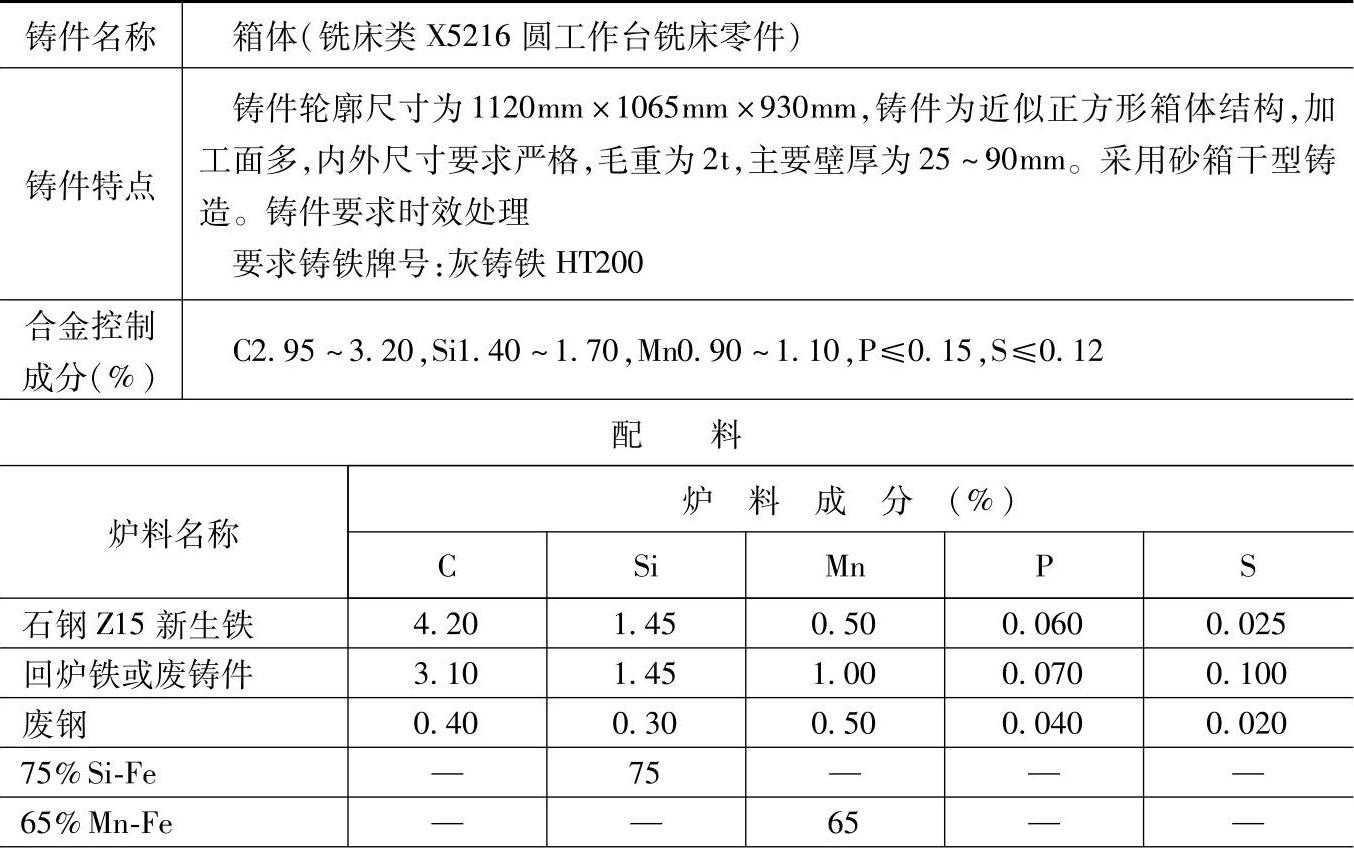

表1.1-132 HT200的灰铸铁配料

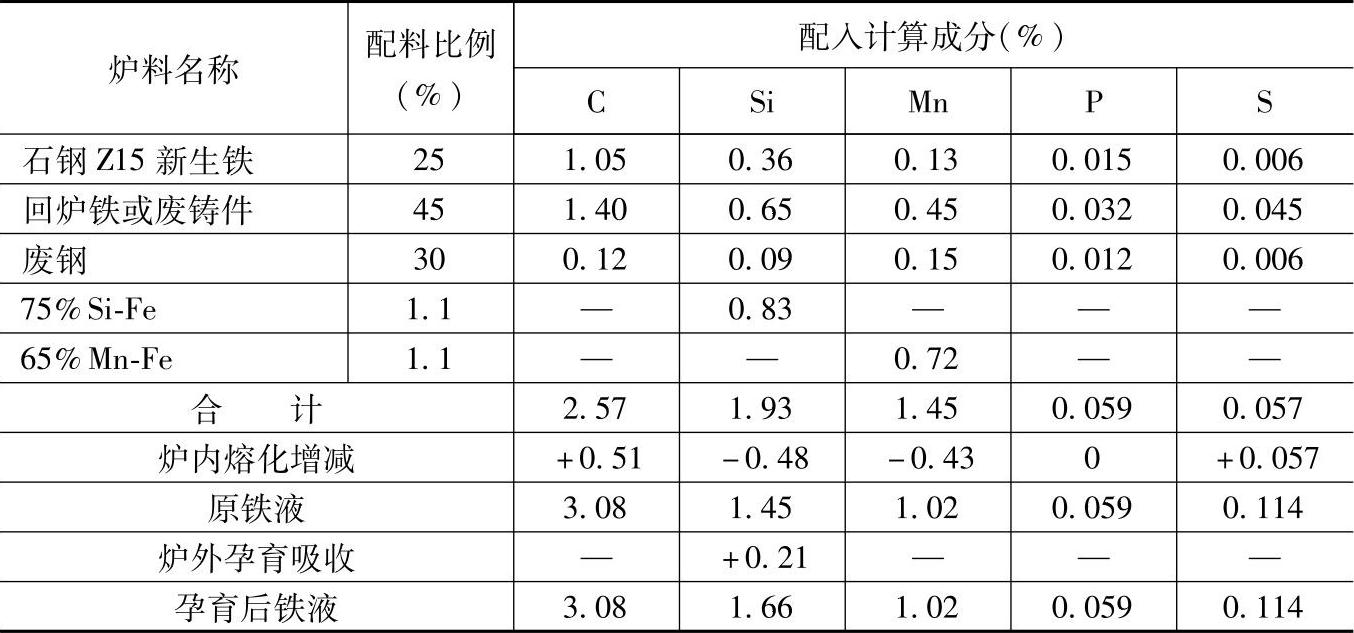

（续）

注：1.采用中央加侧吹送风冲天炉熔炼，熔化率为12t/h，炉内碳增加20%、硅烧损25%、锰烧损30%、磷不变、硫增加100%。

2.炉前控制三角试片白口宽度为5mm。炉外孕育，100kg铁液加75%硅铁0.3kg，吸收率95%。

3.检测结果：

化学成分（%）：C3.08，Si1.52，Mn1.06，P0.07，S0.09；

力学性能：抗拉强度为255MPa，硬度为219HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料亦适用于要求灰铸铁HT200的其他圆工作台铣床的箱体铸件。
