配料实例149

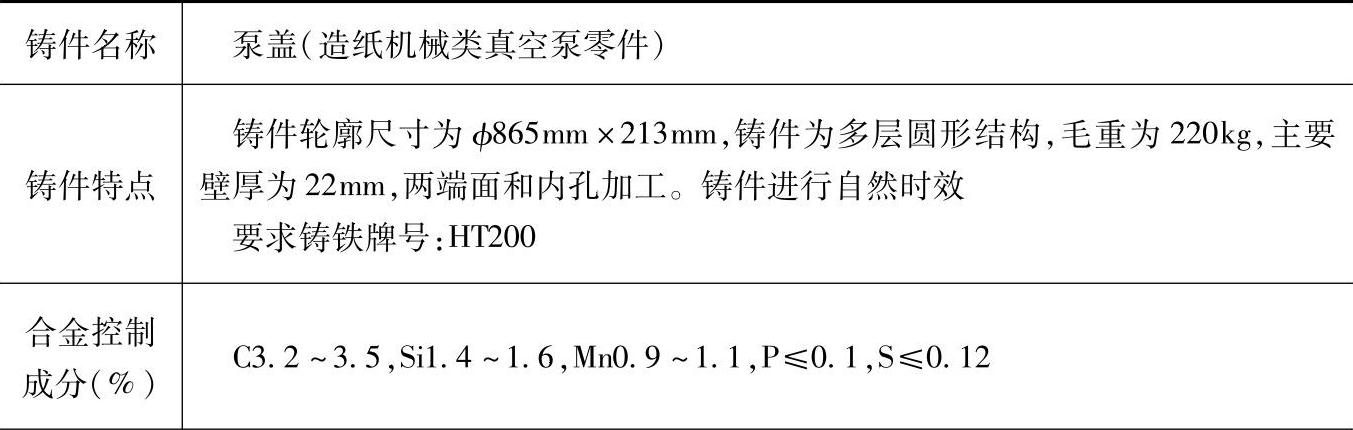

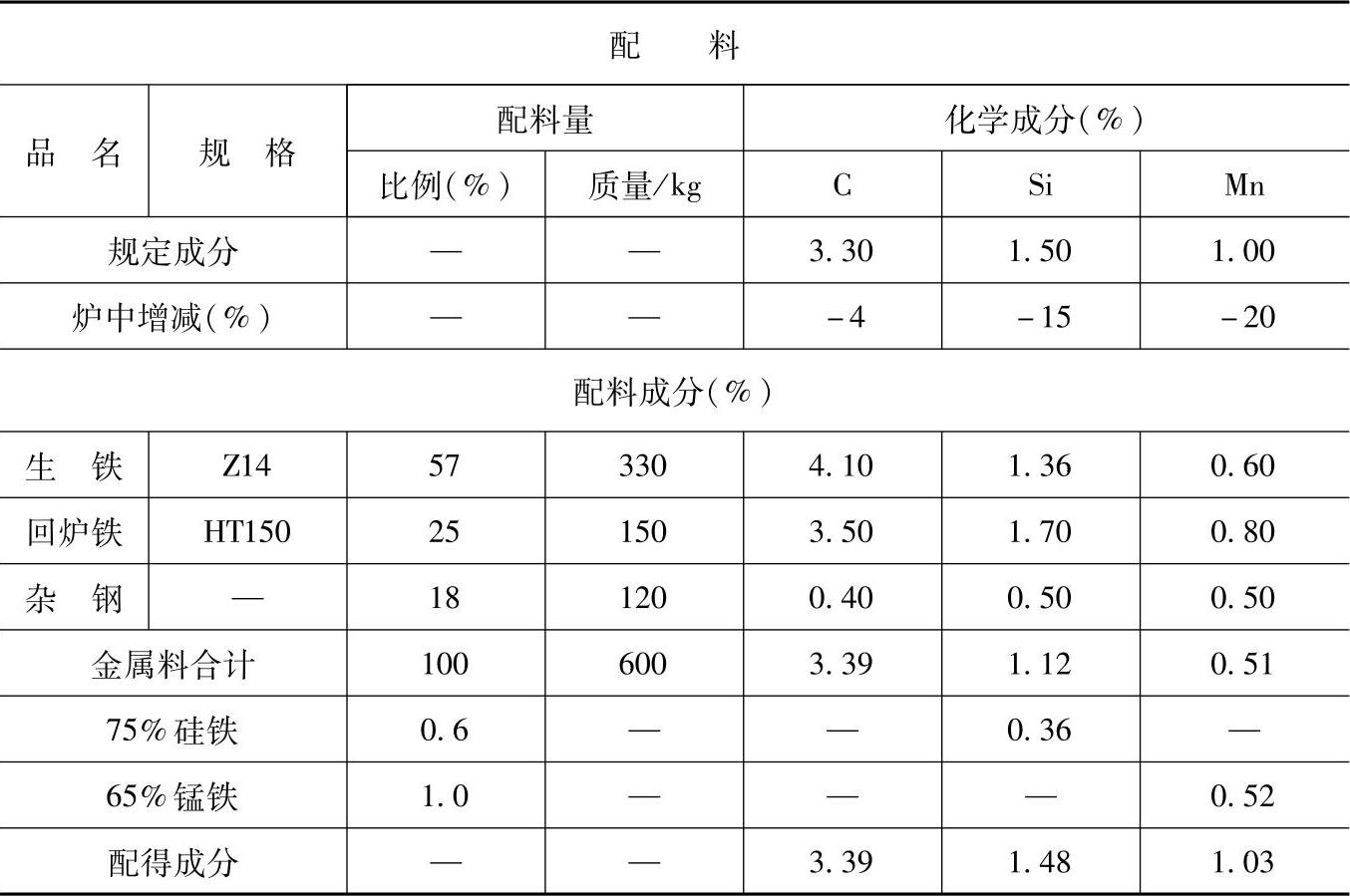

表1.1-149 HT200的灰铸铁配料

（续）

注：1.采用熔炼炉类型：多排风口曲线炉膛冷风冲天炉，熔化率为5t/h，炉内碳烧损4%、硅烧损15%、锰烧损20%。

2.炉前用三角试片观察白口大小，用75%硅铁调整白口。

3.检测结果：

化学成分（%）：C3.1，Si1.46，Mn0.98，P0.059，S0.108；

力学性能：抗拉强度为200MPa，硬度为177HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于造纸机械中要求灰铸铁HT200的真空泵体、造纸机横梁、大立柱、真空过滤器轴颈等铸件。
