配料实例148

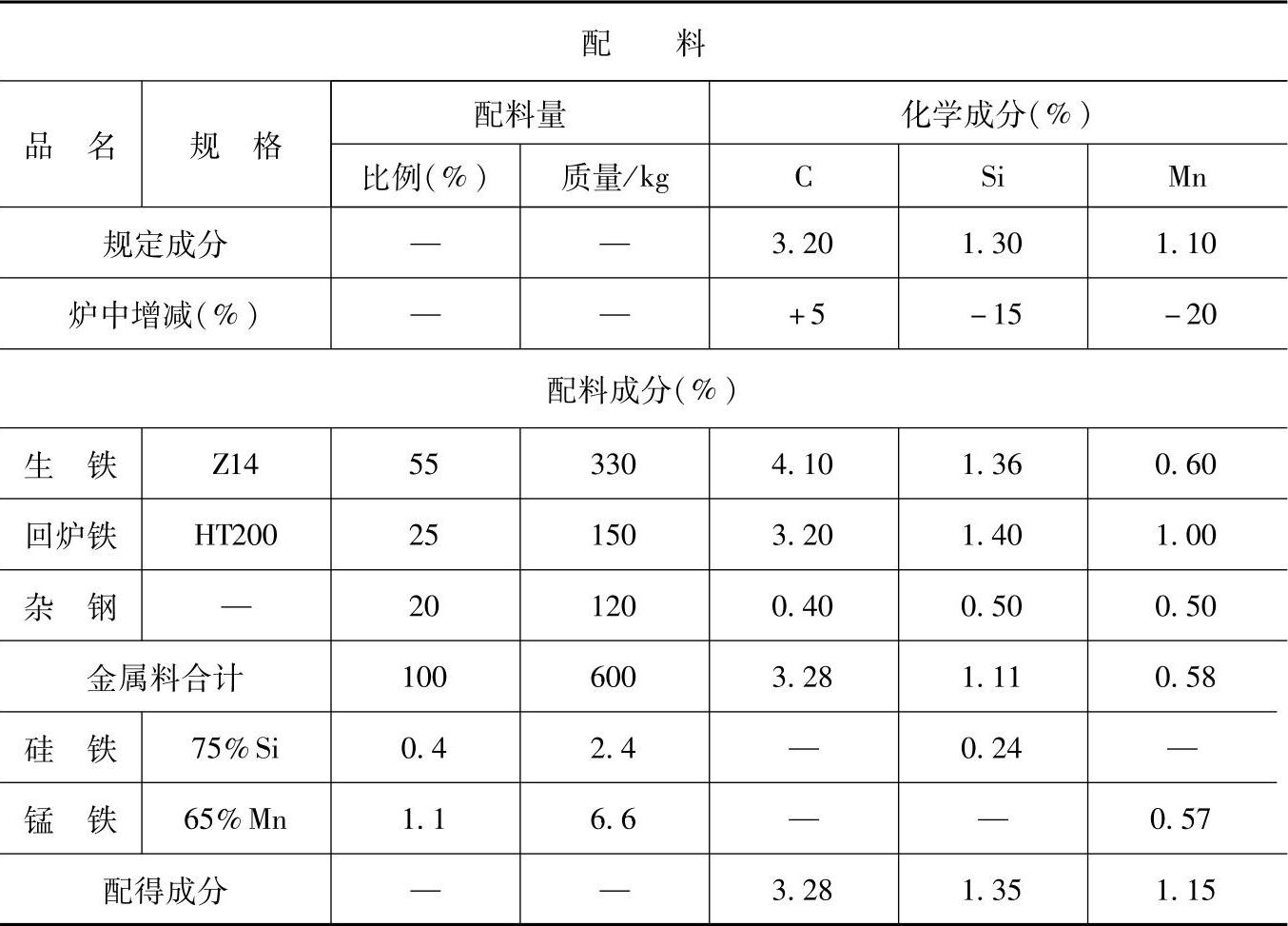

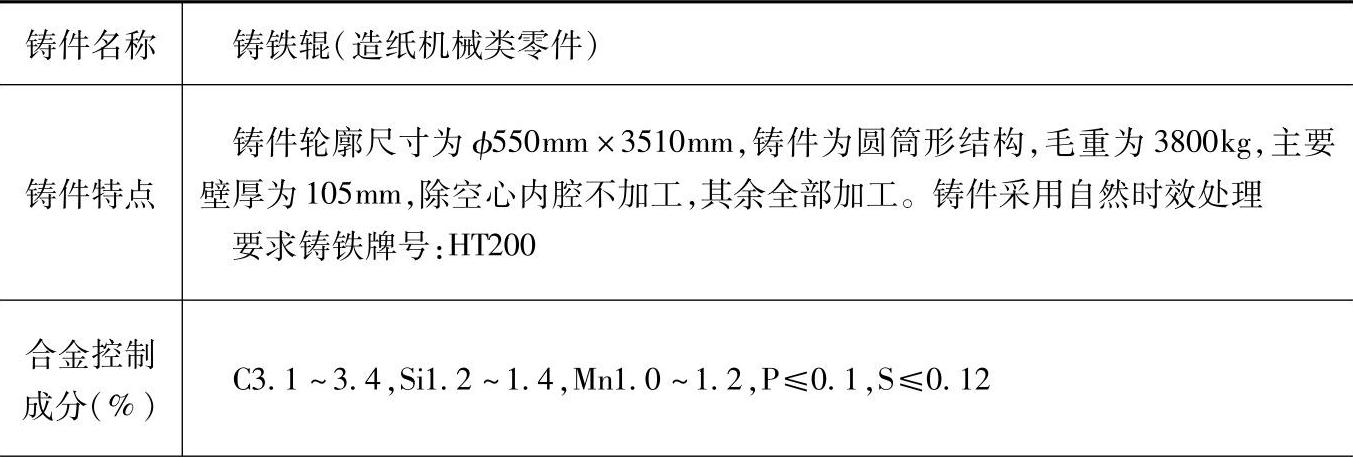

表1.1-148 HT200的灰铸铁配料

（续）

注：1.采用熔炼炉类型：多排风口曲线炉膛冷风冲天炉，炉内碳增加5%、硅烧损15%、锰烧损20%，磷不变。

2.炉前用三角试片观察白口大小，用75%硅铁调整白口。

3.检测结果：

化学成分（%）：C3.34，Si1.28，Mn1.07，P0.068，S0.11；

力学性能：抗拉强度为213MPa，硬度为182HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于造纸机械中要求灰铸铁HT200的打包机机座、大槽轮等铸件。
