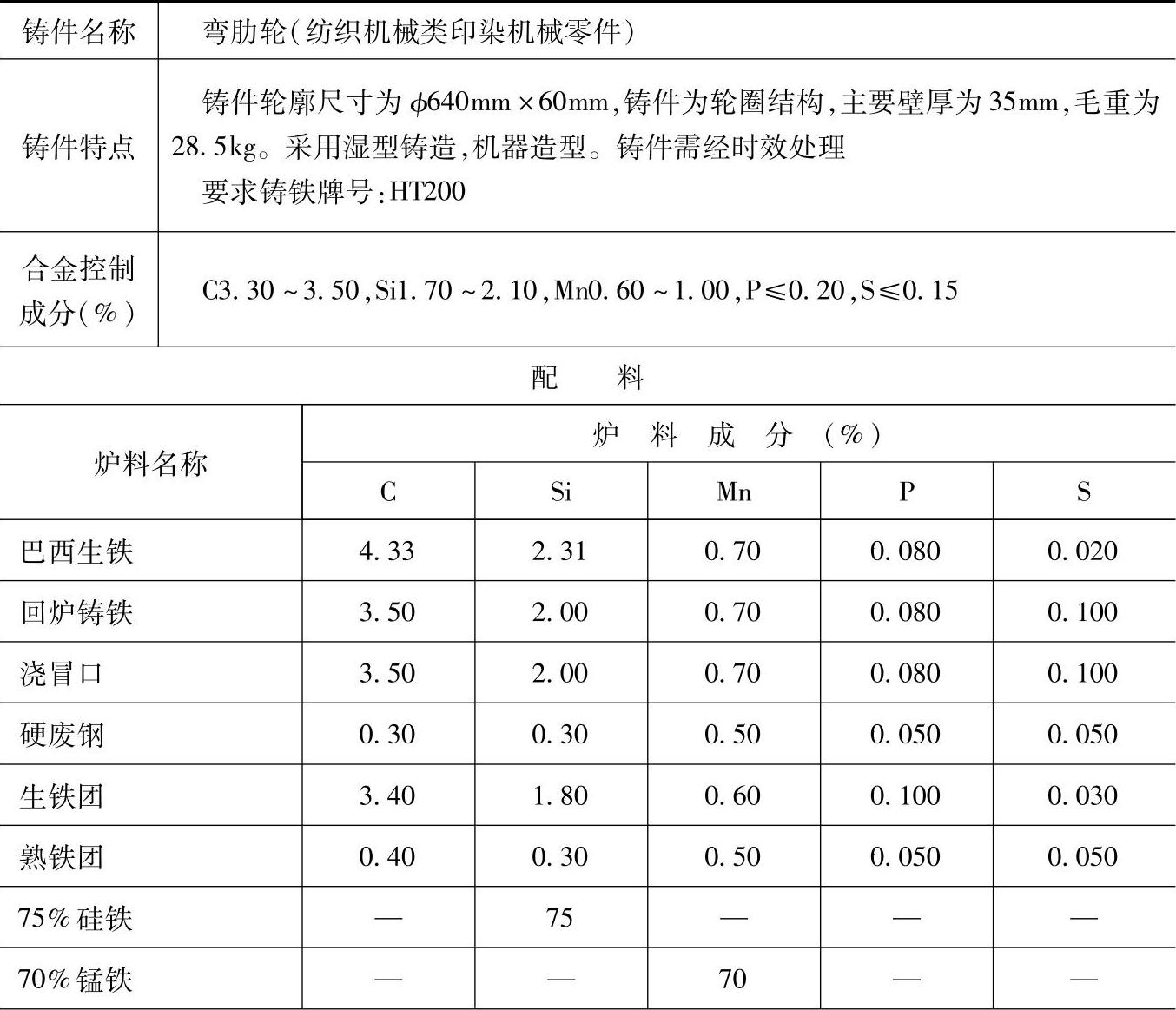

表1.1-163 HT200的灰铸铁配料

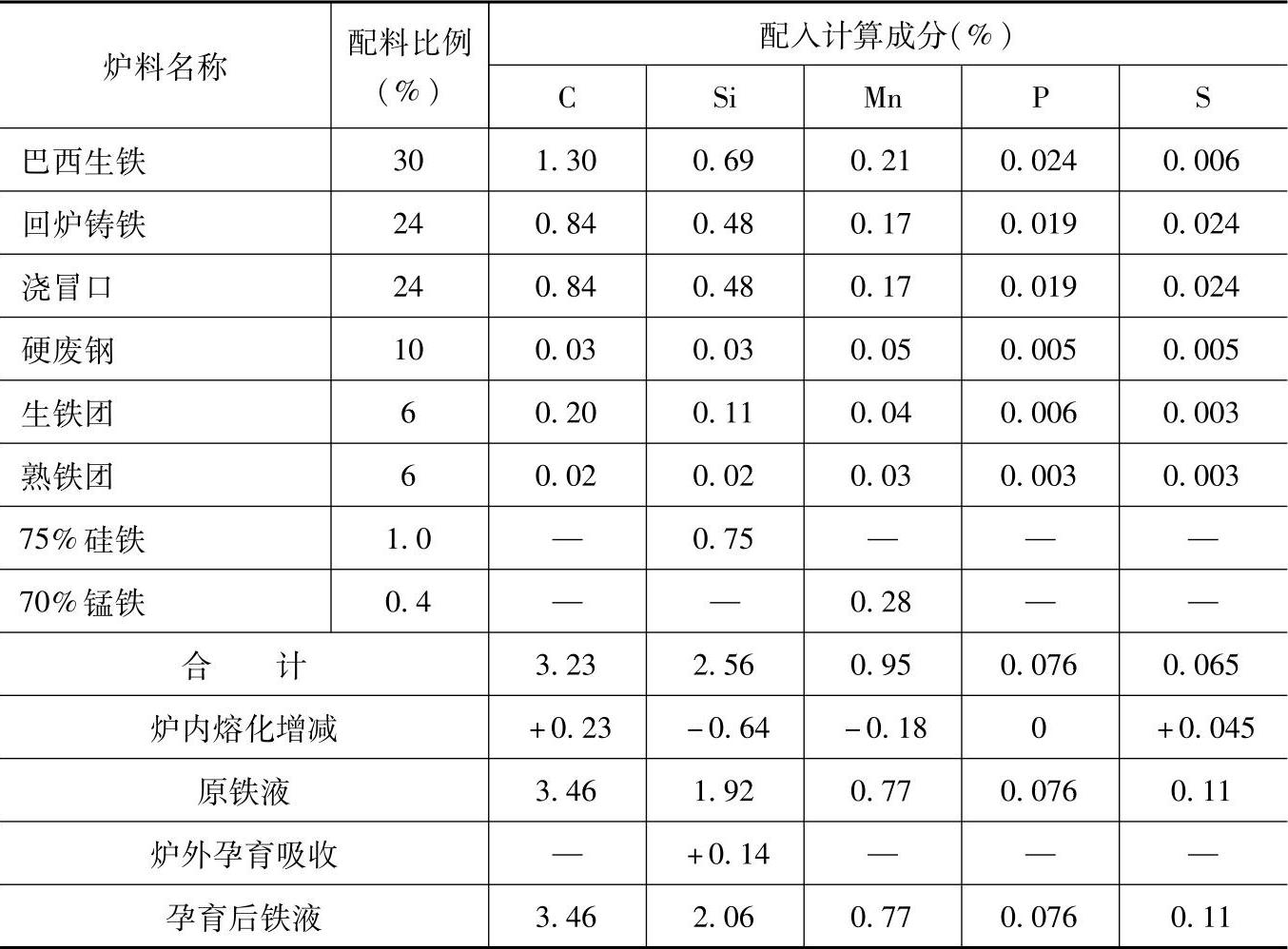

（续）
注：1.采用熔炼炉类型：两排大间距热风冲天炉，熔化率为5t/h，炉内碳增加7%、硅烧损25%、锰烧损20%、硫增加70%。
2.厚度大于5mm的废钢为硬废钢。
3.炉外孕育，加75%硅铁颗粒，加入量为0.2%～0.3%（质量分数），吸收率为60%。
4.炉前用三角试片检验白口宽度，控制白口宽度为1～3mm。
5.各成分含量和配料比例皆指质量分数。
6.本配料还适用于印染机械中要求灰铸铁HT200的某些牙条、摩擦砻等铸件。
