配料实例193

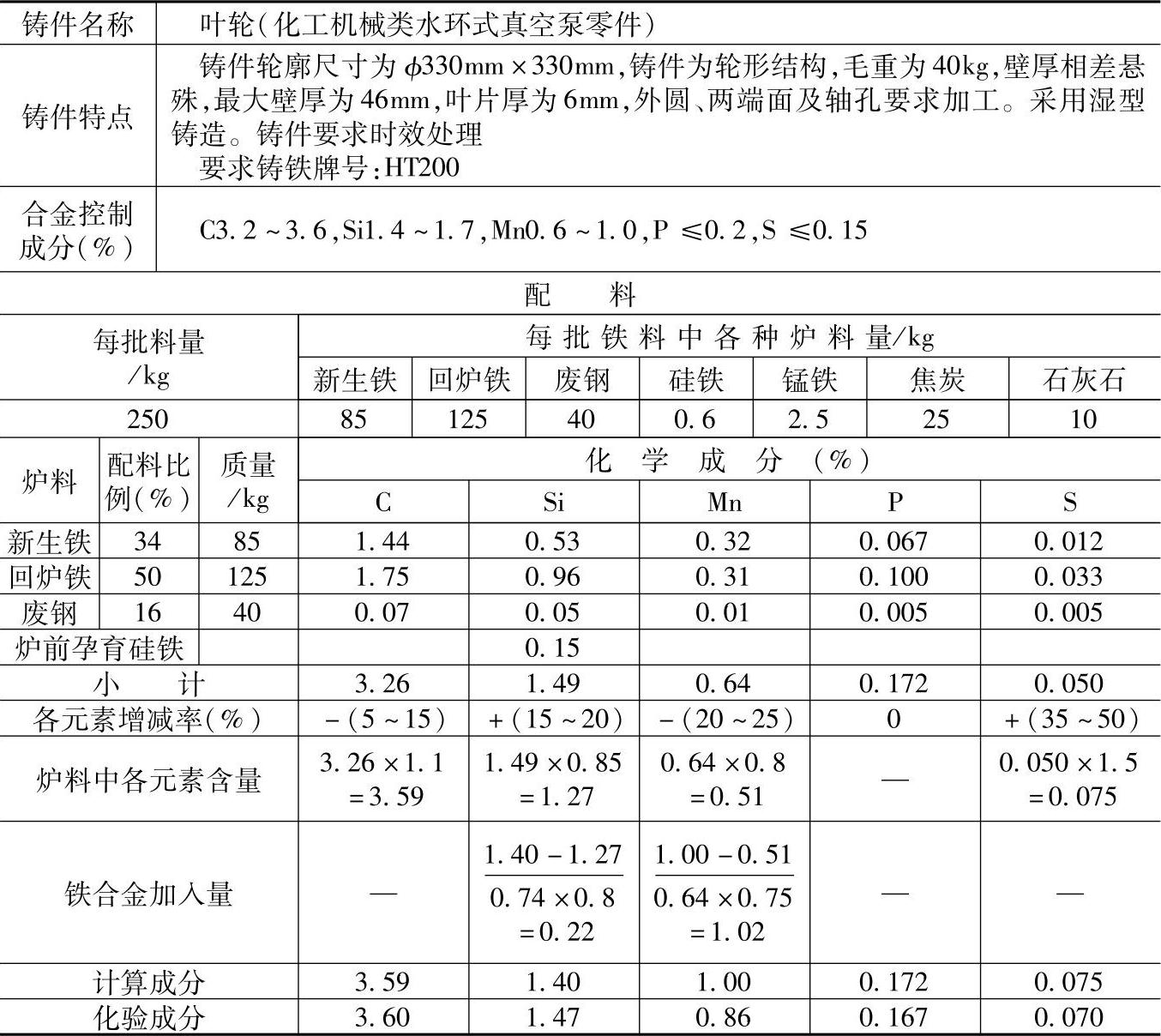

表1.1-193 HT200的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距倒置热风冲天炉，熔化率为2t/h，炉内碳增加5%～15%、硅烧损15%～20%、锰烧损20%～25%、硫增加35%～50%、磷不变。

2.使用成都钢铁厂Z15生铁化学成分（%）：C4.23，Si1.55，Mn0.94，P0.197，S0.035。

回炉铁化学成分（%）：C3.8，Si1.93，Mn0.62，P0.265，S0.079。

废钢化学成分（%）：C0.45，Si0.3，Mn0.5，P、S0.03。

3.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调软铁液，加入量为0.15%（质量分数）。

4.检测结果：

化学成分（%）：C3.6，Si1.47，Mn0.86，P0.167，S0.07；

力学性能：抗拉强度为211MPa，硬度为191HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于化工机械中要求灰铸铁HT200的锅炉给水泵中段、叶轮及多级泵叶轮等铸件。
