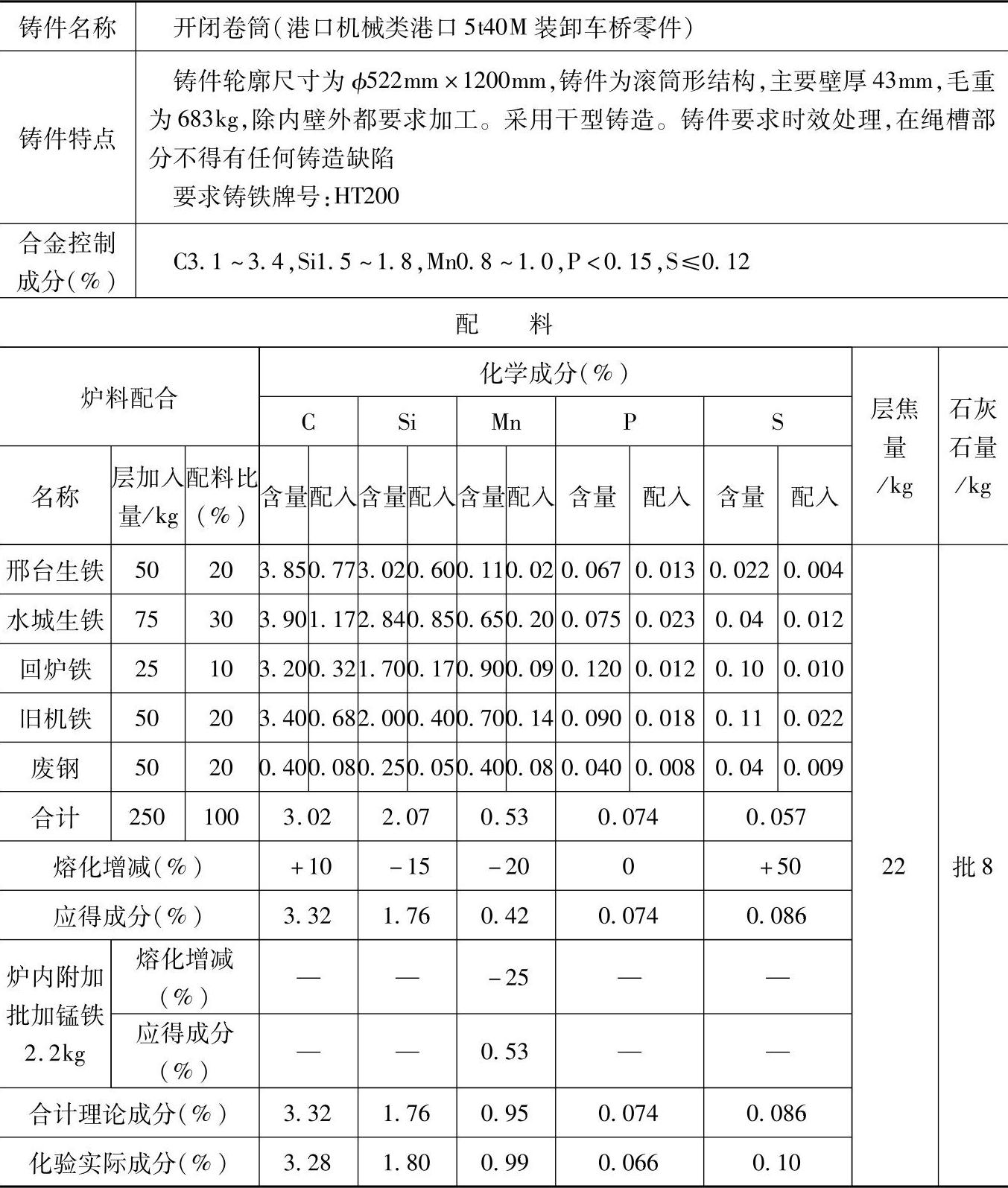

表1.1-213 HT200的灰铸铁配料
注：1.采用熔炼炉类型：三排风口热风冲天炉，熔化率为3t/h，炉内碳增加10%、硅烧损15%、锰烧损20%、硫增加50%、磷不变。
2.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调软铁液。
3.检测结果：
力学性能：抗拉强度为221MPa，硬度为204HBW。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于港口机械中要求灰铸铁HT200的旋转、起升、变幅机构中的铸件。
