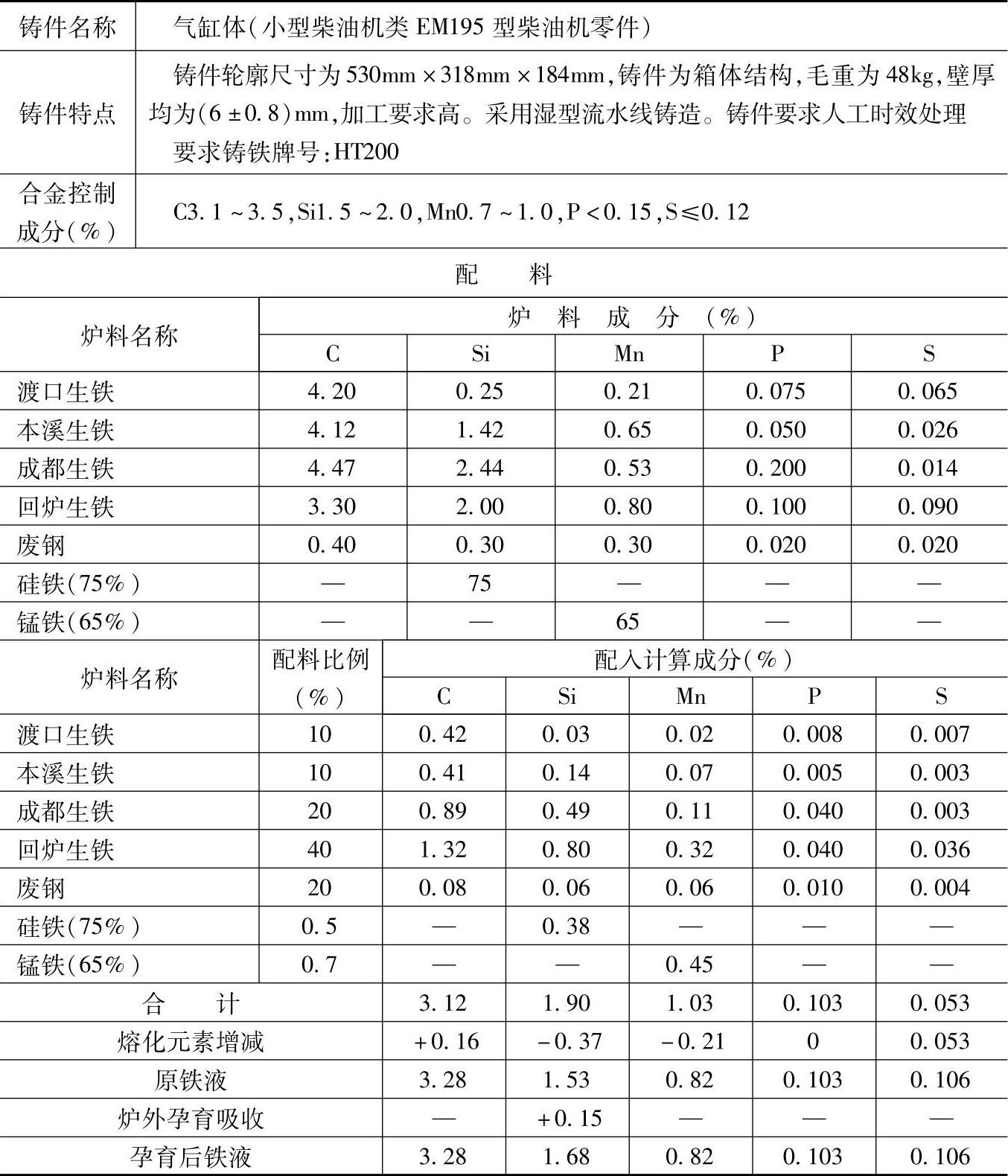

表1.1-214 HT200的灰铸铁配料
注：1.采用熔炼炉类型：三排风口热风冲天炉，熔化率为3t/h，炉内碳增加5%、硅烧损20%、锰烧损20%、硫增加100%、磷不变。
2.炉前用三角试片检验白口大小控制成分和铸件的力学性能。用75%硅铁进行孕育处理，加入量为0.25%（质量分数），吸收率为80%。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于EM195型柴油机中要求灰铸铁HT200的其他铸铁件，但视壁厚不同，炉前严格按规定控制三角试片。
