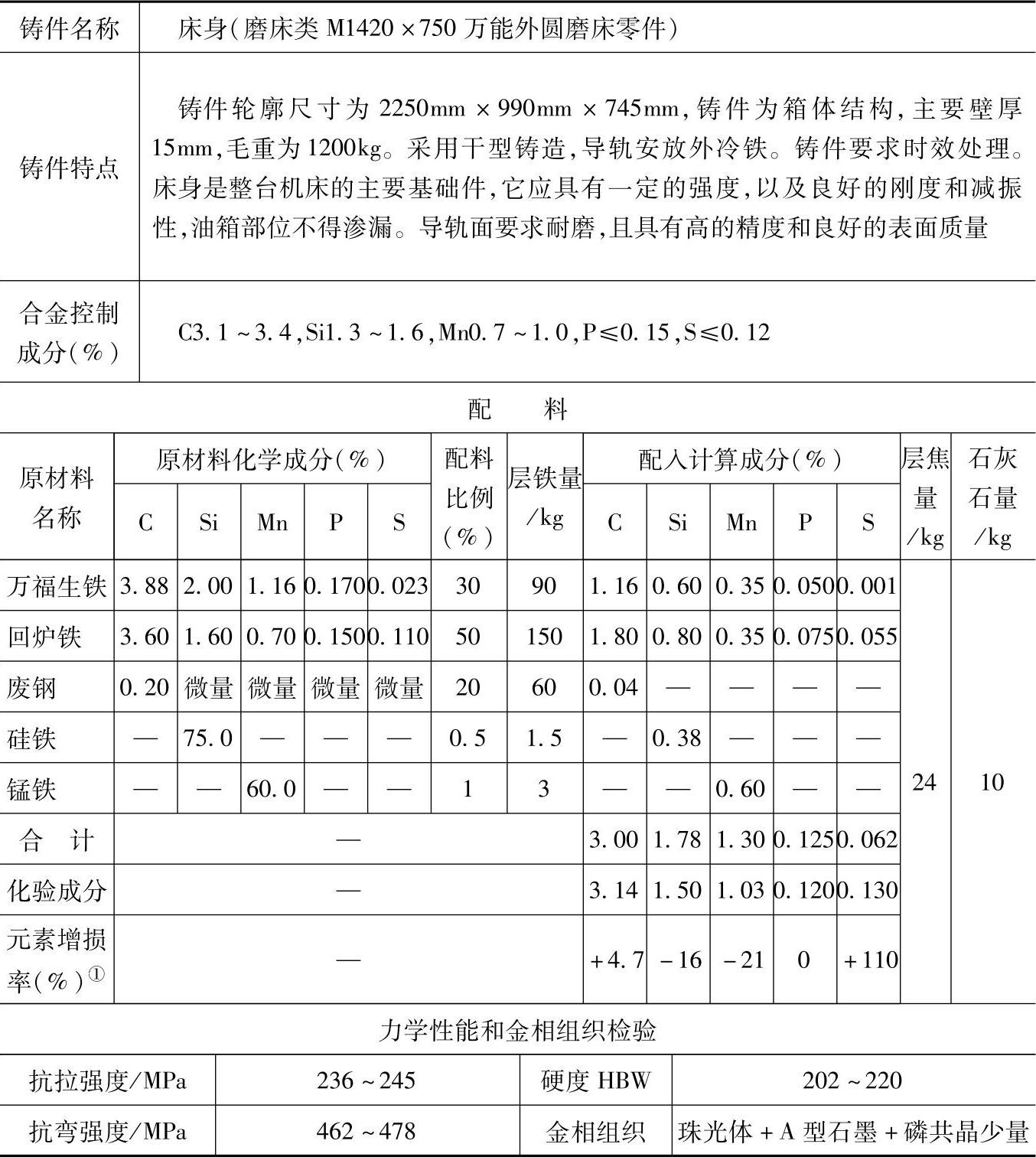

表1.1-230 HT225的灰铸铁配料
注：1.采用熔炼炉类型：两排大间距热风冲天炉，熔化率为2t/h，炉内碳增加4.7%、硅烧损16%、锰烧损21%、硫增加110%、磷不变。
2.炉前，用75%硅铁孕育处理。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于M1420磨床垫板、滑板、上工作台、下工作台、下台面、砂轮架体壳，MY8240磨床床身、上工作台、下工作台、垫板、滑板、砂轮架，M1080磨床滑鞍等铸件。
①元素增损率项中，“-”为烧损，标“+”为增加。
