配料实例231

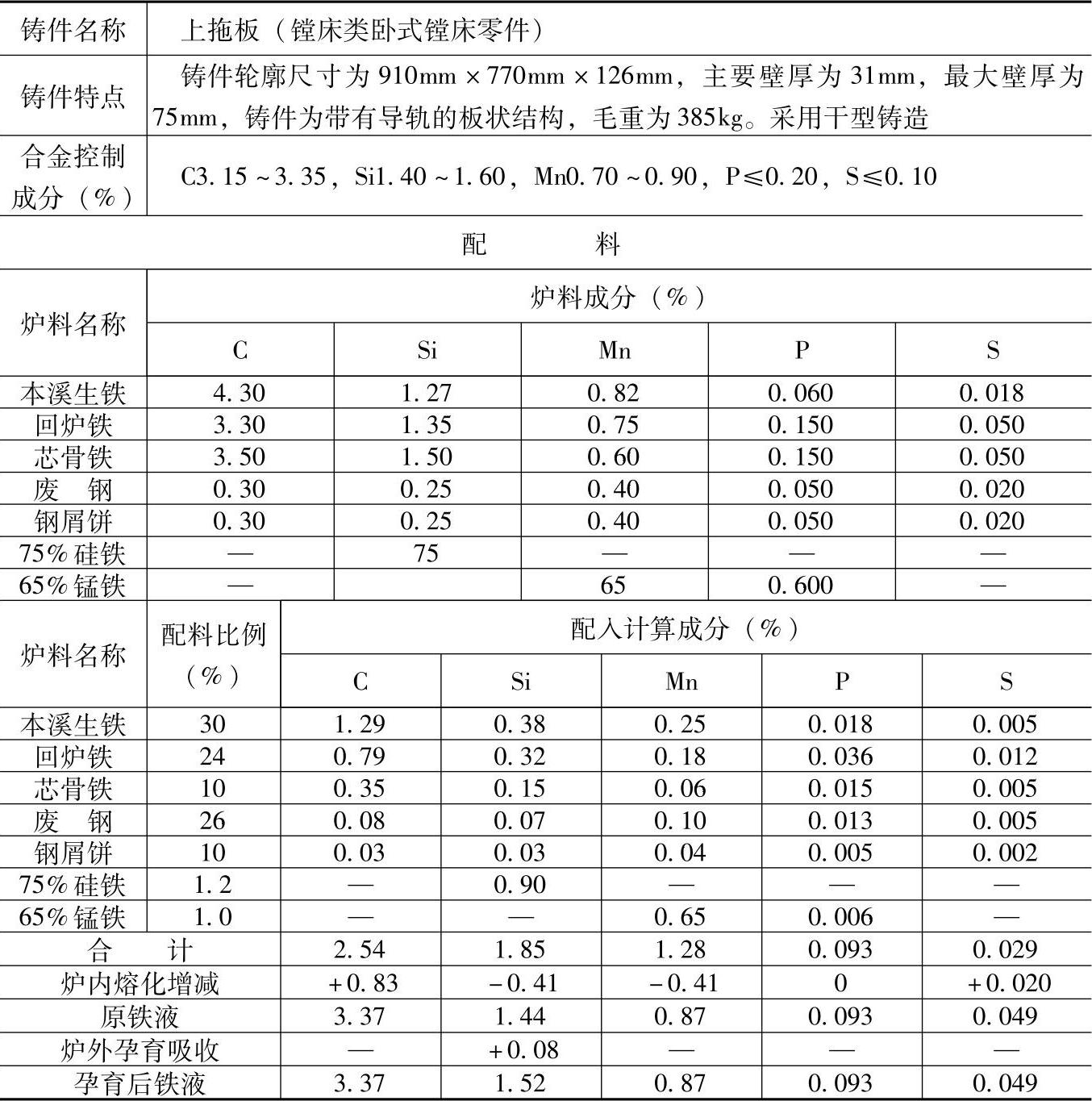

表1.1-231 HT225的灰铸铁配料

注：1.采用两排中间距（500～590mm）冷风冲天炉熔炼，熔化率为5t/h，炉内碳增加33%、硅烧损22%、锰烧损32%、磷不变、硫增加70%。

2.炉前用三角试片检验三角白口大小控制铁液成分；用75%硅铁或75%硅铁与24%硅钙各50%（质量分数）混合进行孕育处理，加入量为0.15%～0.35%（质量分数）。综合吸收率为75%。

3.检测结果：

力学性能：抗拉强度为225.4MPa，抗弯强度为490MPa，挠度为4.5mm，硬度为

182HBW（硬度值是铸件上检验值。抗拉试棒尺寸为φ50mm，车成尺寸为φ25mm）。

4.成分含量和配料比例皆指质量分数。

5.本配料还适用于镗床类铸铁件中，壁厚不均匀，最大断面超过40mm，最小断面在20mm以下的铸铁件，如TM6112重切削支架；T68主轴箱、拖板、后支柱、后支柱滑座等铸件。此外，本配料也适合于大中型仿型铣XB44200上、左、右、下支柱，左、右工作台；XB44112床身、拖板、横梁、台座、上下支柱；XB4480上、下角度工作台；XB4450主轴箱等铸件。
