配料实例237

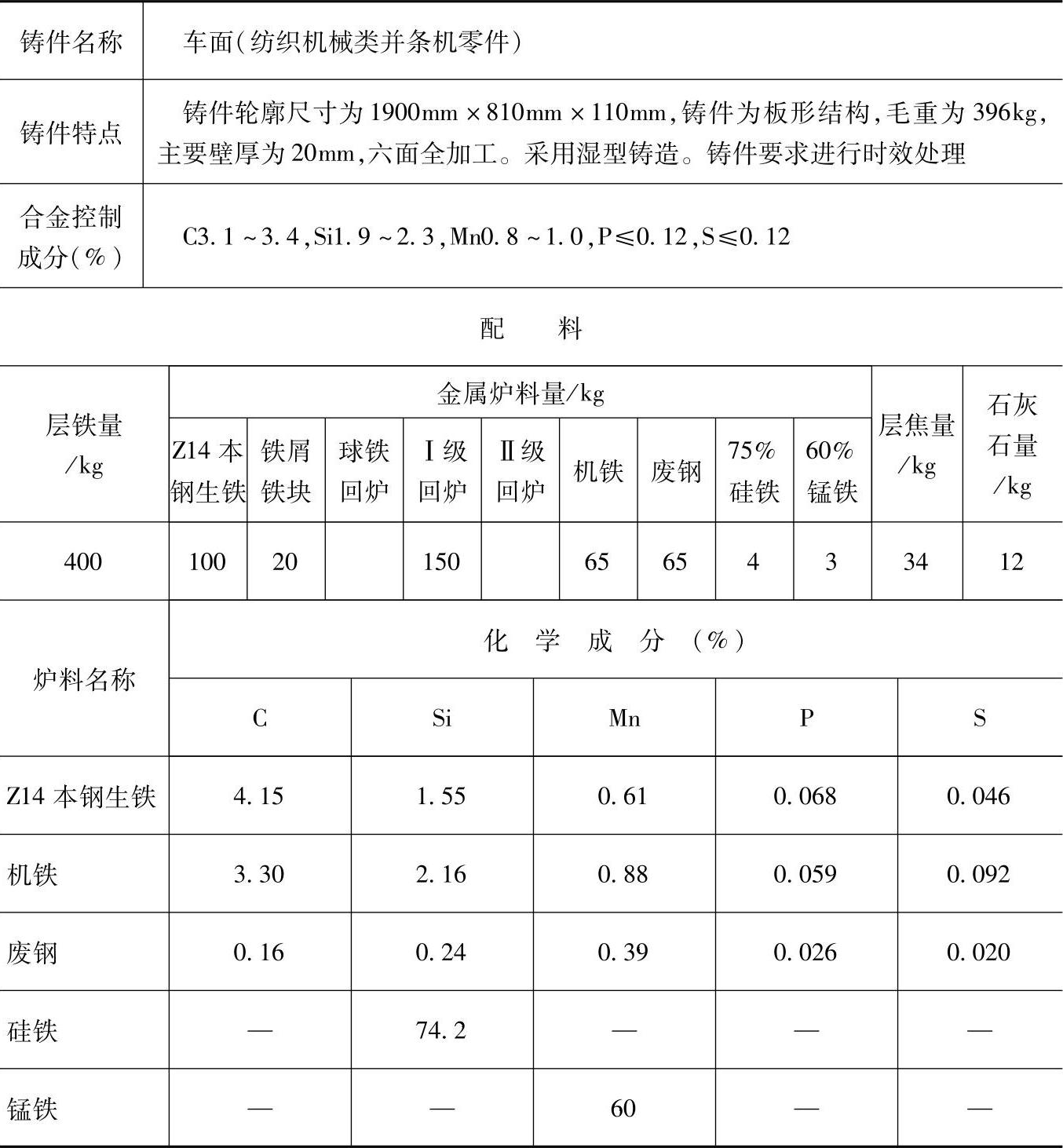

表1.1-237 HT225的灰铸铁配料
注：1.采用熔炼炉类型：两排大间距冷风冲天炉，熔化率为3t/h，炉内硅烧损15%、锰烧损20%。
2.炉前用三角试片检验三角白口大小来控制铁液成分，用75%硅铁调软铁液。
3.检测结果：
化学成分（%）：C3.20，Si2.10，Mn0.875，P0.095，S0.1；
力学性能：抗拉强度为229MPa，硬度为212HBW。
4.本配料还适用于压辊、锭架等铸件。当浇注铸铁齿轮、凸轮时，还对金相组织有要求，其珠光体量为95%～98%（体积分数）。
5.各成分含量和配料比例皆指质量分数。
