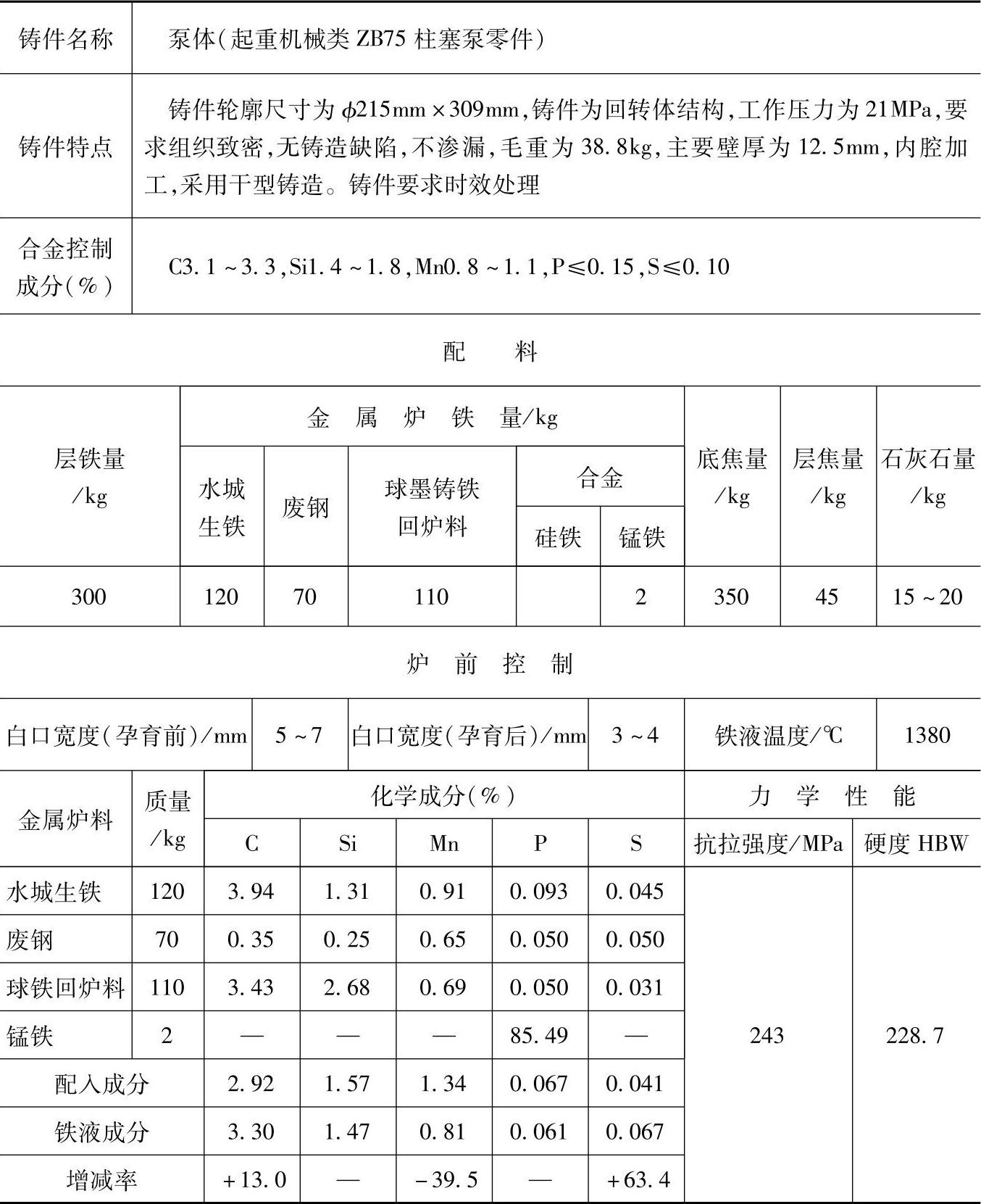

表1.1-238 HT225的灰铸铁配料
注：1.采用熔炼炉类型：三排小风口冷风冲天炉。炉内碳增加10%～20%、硅烧损3%～15%、锰烧炉损15%～40%。
2.炉前用三角试片检验三角白口大小控制铁液成分，用粒度为5～8mm的75%硅铁粒3kg，加在出铁槽随铁液冲入1000kg铁液中，进行炉前孕育处理。
3.各成分含量和配料比例皆指质量分数。
