配料实例239

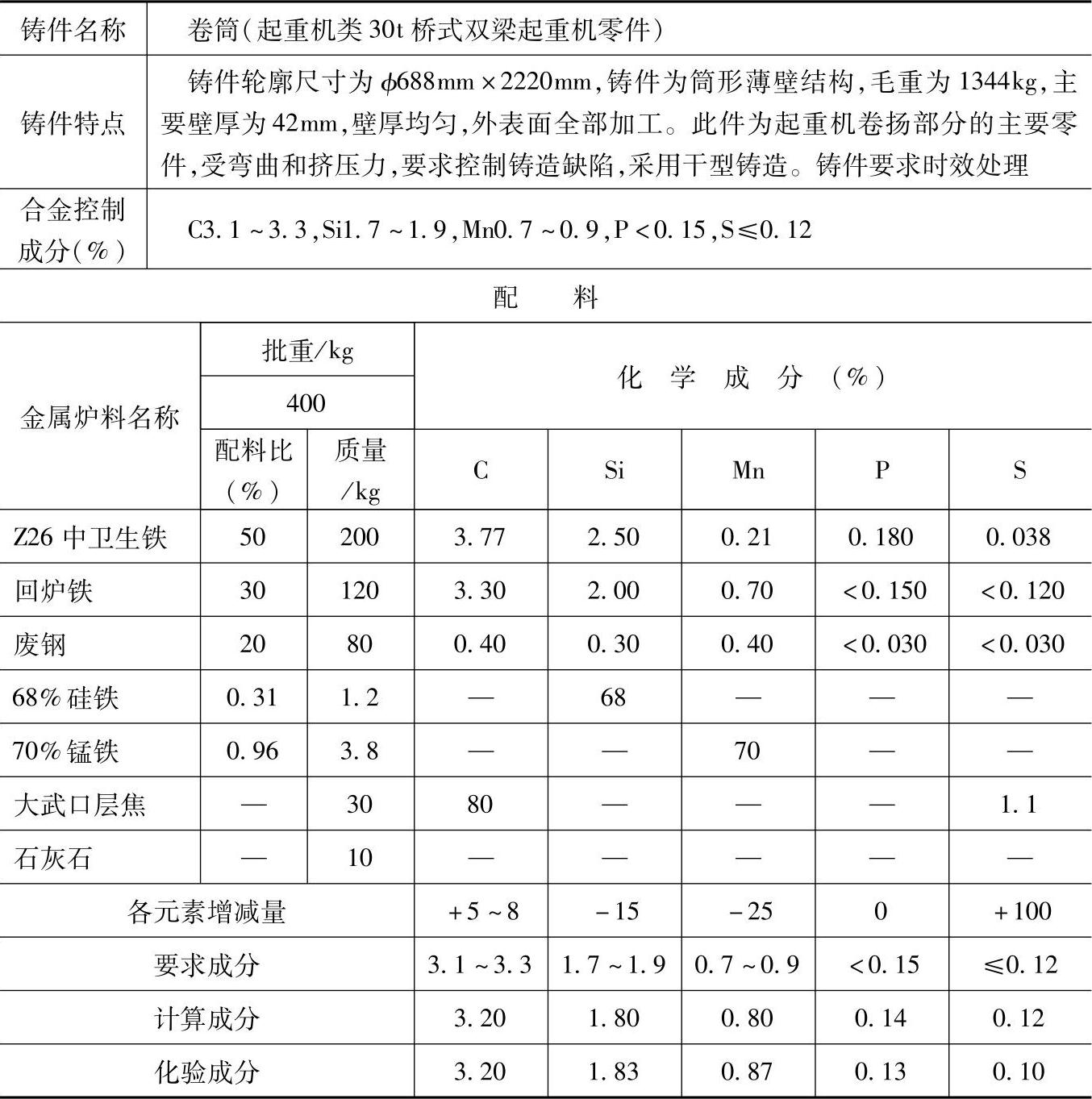

表1.1-239 HT225的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距冷风冲天炉，炉内硅烧损15%、锰烧损25%、碳增加5%～8%、硫增加100%、磷不变。

2.炉前用三角试片检验三角白口大小，控制铁液成分，用锰铁或75%硅铁调整铁液软硬。

3.检测结果：

化学成分（%）：C3.2，Si1.83，Mn0.87，P0.13，S0.10；

力学性能：抗拉强度为236MPa。硬度为217HBW。

4.各成分含量和配料比皆指质量分数。

5.本配料还适用于起重机械中采用干型铸造的卷筒毂、滑轮、轴承底座、轴承盖、制动瓦及毛重为3500kg以下的卷筒等，也适用于减速器类要求采用干型铸造的各种系列的减速器机座、机盖等铸件。
